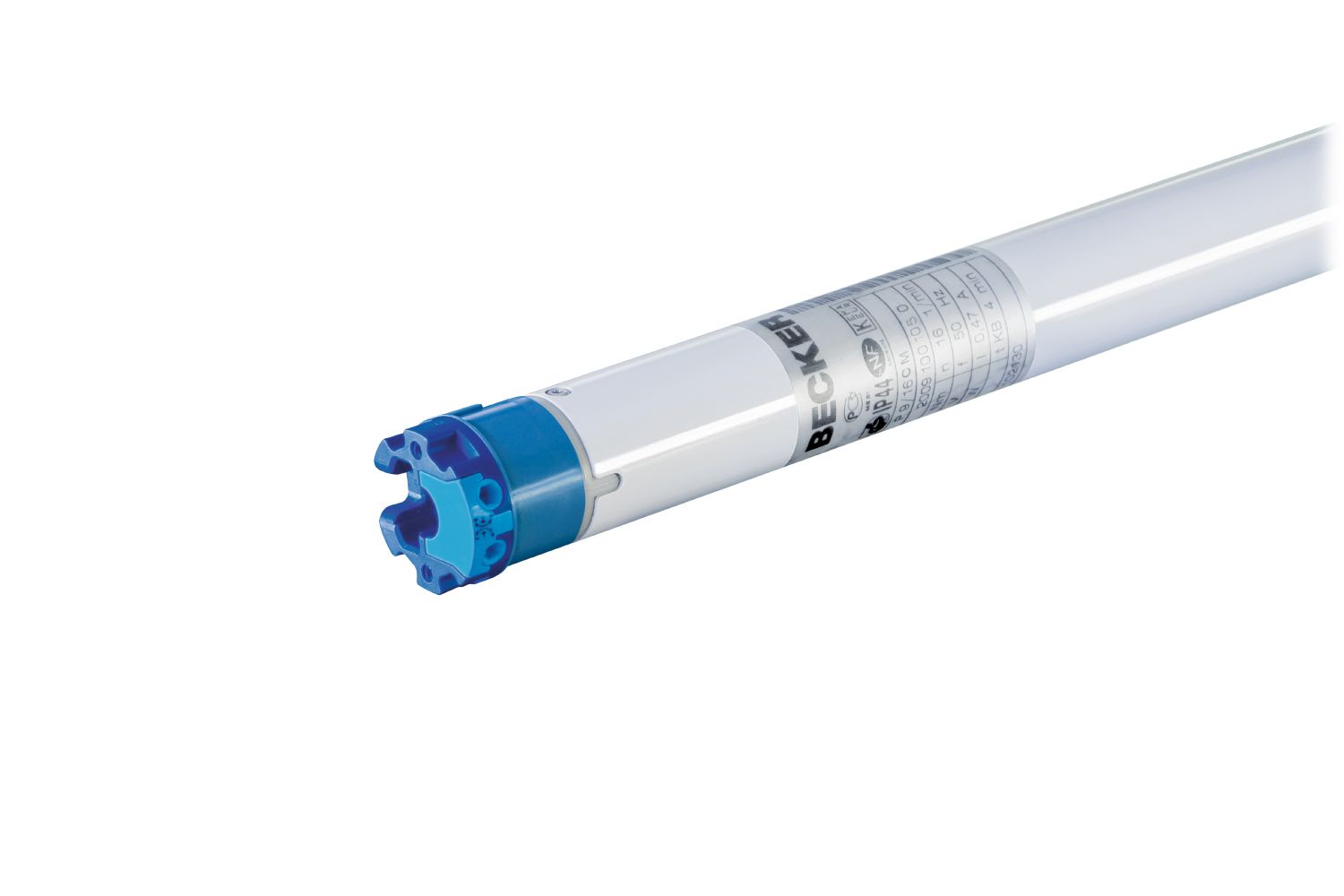

Becker Rollladenantriebe P-M04
Die Becker P-M04 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 5 bis 13 Nm in den Abstufungen 5 Nm (P5-20-M04,), 5 Nm (P5-30-M04), 9 Nm (P9-16-M04) und 13 Nm (P13-9-M04) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 35 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlagen einstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.
Produktmerkmale
 Mechanische Endabschaltung |  Motor gegen Überhitzung geschützt |  Für Rechts- und Linkseinbau geeignet |
| | ||
 Motorkopf überwickelbar |  steckbare Anschlussleitung |  Klassische Endlageneinstellung über Einstellhilfe |
Produktbesonderheiten
 Nachfolgemodelle der P5/20C M, P5/30C M, P9/16C M, P13/9C M | |
| Endlagen über Einstellhilfe einstellbar (im Lieferumfang) | |
| Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar | |
| Wichtiger Hinweis Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z.B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |  |
optional wählbare Produkte
 | |

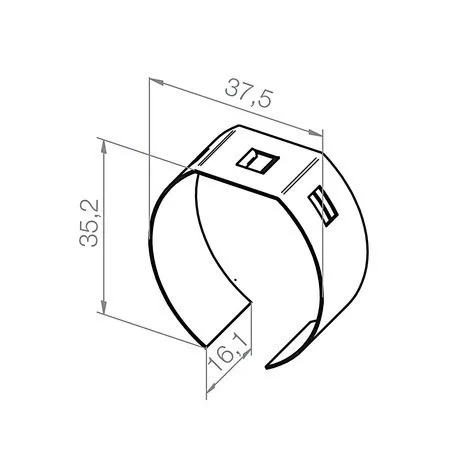

| Einhängeklammern für Aufhängefedern (3 Stück = 1 VE) | |
| Art. Nr.: 49303003070 |
Datenblatt | Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| P5-20-M04 | 5 Nm | 0,47 A | 115 Watt |
| P5-30-M04 | 5 Nm | 0,47 A | 115 Watt |
| P9-16-M04 | 9 Nm | 0,47 A | 110 Watt |
| P13-9-M04 | 13 Nm | 0,47 A | 115 Watt |
| | |||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| P5-20-M04 | 20 U/min | mit Lasche 20091101000 ohne Lasche 20091101010 | l1 = 536 mm l2 = 553 mm l3 = 556 mm |
| P5-30-M04 | 30 U/min |
mit Lasche 20091101020
ohne Lache 20091101030
| l1 = 536 mm l2 = 553 mm l3 = 556 mm |
| P9-16-M04 | 16 U/min | mit Lasche 20091101040 ohne Lasche 20091101050 | l1 = 536 mm l2 = 553 mm l3 = 556 mm |
| P13-9-M04 | 9 U/min | mit Lasche 20091101060 ohne Lasche 20091101070 | l1 = 536 mm l2 = 553 mm l3 = 556 mm |
| | |||
| Rohrdurchmesser: | | C = 35 mm | Endschalterbereich: | 38 U |
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | steckbar | ||
| Abmessungen: | | l4 = 13 mm / l5 = 17 mm | ||
| bei Standardauswahl |
|---|
| 1 x Becker P-M04 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe P
| ► Typ 1 | ► Typ 2 |
| Wandlager -P/R mit Raste für Mini-Lasche | Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K |
 |  |
| Art. Nr.: 49303003820 / Art. Nr.: 49302002320 | Art. Nr.: 49303000530 | Art. Nr.: 49302001400 |
| ► Typ 1 SW 40 |
| ||
 | |||
| Art. Nr.: 49303000830 / Art. Nr.: 49303000850 |
- Montage- und Betriebsanleitung (2.65 MB)
