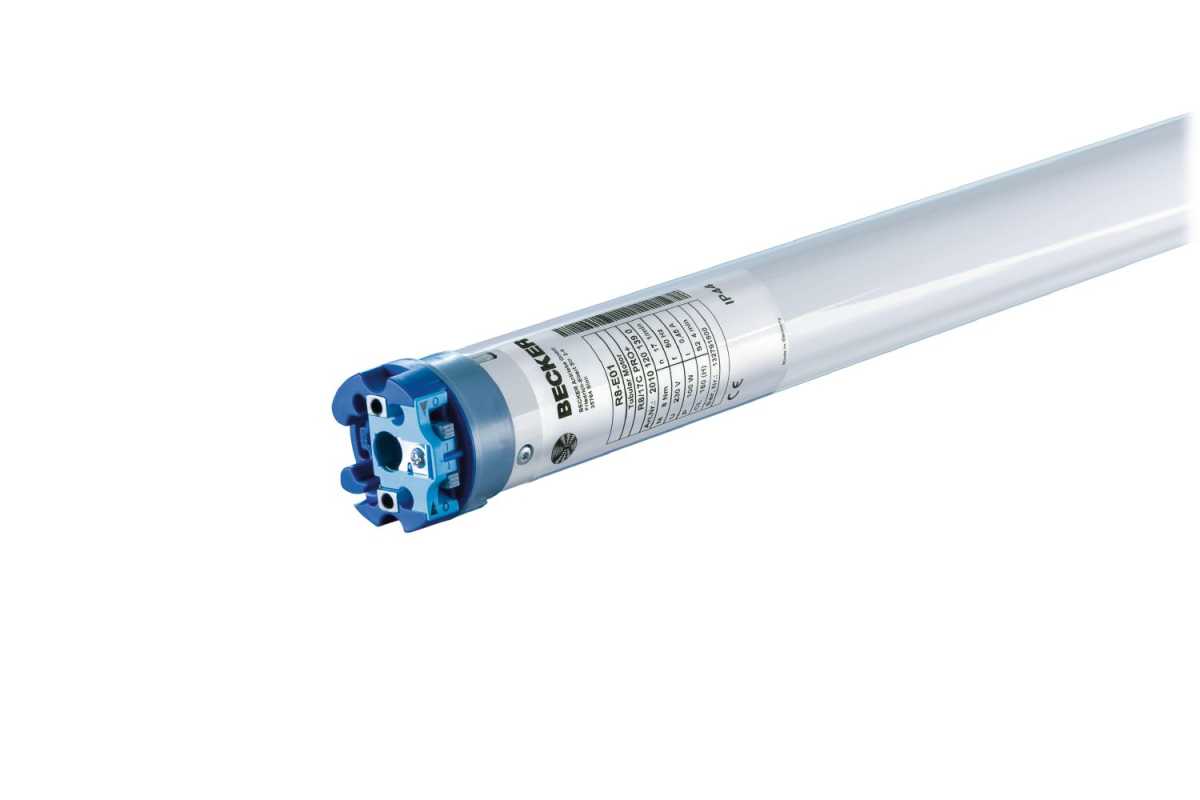

Becker Rollladenantriebe R-E01

Name: Becker Rollladenantriebe R-E01
Brand: Becker
Price: 134.89 EUR
Availability: InStock

Art.Nr.:: 20101201390
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: automatisch / programmierbar

Drehmoment:

Anschlusskabel:

Motorlager:

Adapterset:

Flexible Wellenanbindungen:

134,89 €

inkl. 19% MwSt. zzgl. Versand

St.:

Anzahl

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Becker R-E01 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 40 Nm in den Abstufungen 8 Nm (R8-17-E01), 12 Nm (R12-17-E01), 20 Nm (R20-17-E01), 30 Nm (R30-17-E01) und 40 Nm (R40-17-E01) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.

Produktmerkmale

Elektronische Endabschaltung	Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar	Automatische Erkennung der Endlagen auch mit flexiblen Wellenanbindungen

Motorkopf überwickelbar	steckbare Anschlussleitung	Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen

Endlageneinstellung über herkömmliches Bedienelement z.B. Knebelschalter (durch Schalter am Motorkopf)	Sensible Hinderniserkennung in AB-Richtung auch mit flexiblen Wellenanbindungen	Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen

Blockiererkennung in AUF-Richtung (Festfrierschutz)	Sanfstanschlag oben	Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements

Produktbesonderheiten

Nachfolgemodelle der R8/17PR+, R12/17PR+, R20/17PR+, R30/17PR+, R40/17PR+
Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Mitnehmer für Hinderniserkennung)
Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen Sicheres Einrasten der Hochschiebesicherung leichter Druck auf den Rollladenpanzer erschwert Anheben und Untergreifen geeignet für steife Aluminium-, und Holz- Profile
Drehmomenterkennung in AUF-Richtung bei festgefrorenem oder blockiertem Rollladenpanzer verhindert Schäden am Rollladenpanzer
Bei Verwendung von Anschlägen kein Nachstellen der Endlagen nötig (Behanglängenausgleich)
Geringe Zugbelastung des Rollladenpanzers durch den Antrieb
Deutlich reduzierte Anschlags- und somit Behangbelastung
Diese Antriebe sind parallel schaltbar
Fliegengitterschutzfunktion
steckbare Anschlussleitung in verschiedenen Längen verfügbar
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Bedienungsanleitung

Datenblatt

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
R8-17-E01	8 Nm	0,45 A	100 Watt
R12-17-E01	12 Nm	0,50 A	110 Watt
R20-17-E01	20 Nm	0,75 A	160 Watt
R30-17-E01	30 Nm	0,90 A	205 Watt
R40-17-E01	40 Nm	1,15 A	260 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (l1, l2, l3)
R8-17-E01	17 U/min	20101201390	l1 = 471 mm l2 = 511 mm l3 = 528 mm
R12-17-E01	17 U/min	20101201400	l1 = 471 mm l2 = 511 mm l3 = 528 mm
R20-17-E01	17 U/min	20201201190	l1 = 500 mm l2 = 540 mm l3 = 557 mm
R30-17-E01	17 U/min	20301201180	l1 = 525 mm l2 = 565 mm l3 = 582 mm
R40-17-E01	17 U/min	20401201150	l1 = 539,5 mm l2 = 579,5 mm l3 = 596,5 mm

Rohrdurchmesser:	\| C = 45 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| steckbar
Abmessungen:	\| l4 = 17 mm / l5 = 40 mm

*Dargestellte Mitnehmerbreite von S60 (49302002220) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Motorlager

weitere Motorlager für Baureihe R

*► Typ 1*	*► Typ 2*
Markisenhalter -P/R inkl. Steckzapfen R2/10	Kastenlager inkl. Steckzapfen R2/10

Art. Nr.: 49303000530 / Art. Nr.: 49302000300	Art. Nr.: 49303000510 \| Art. Nr.: 49302000300

*► Typ 3*	*► Typ 4*
Anschlussteil Stern	Universalwandlager-P/R 3/20 (Abrolllager)

Art. Nr.: 49302002600	Art. Nr.: 49302000050 \| Art. Nr.: 49303001590

Adapterset

► Typ 1 O-S50		► Typ 2 O-S60

Art. Nr.: 49302002290 / Art. Nr.: 49303001220		Art. Nr.: 49302002220 / Art. Nr.: 49303004650

► Typ 3 O-S70

Art. Nr.: 49302002360 / Art. Nr.: 49300006070

Lieferumfang

bei Standardauswahl
1 x Becker R-E01 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Video

Eingebettetes Video

Hinweis: Dieses eingebettete Video wird von YouTube, LLC, 901 Cherry Ave., San Bruno, CA 94066, USA bereitgestellt.
Beim Abspielen wird eine Verbindung zu den Servern von YouTube hergestellt. Dabei wird YouTube mitgeteilt, welche Seiten Sie besuchen. Wenn Sie in Ihrem YouTube-Account eingeloggt sind, kann YouTube Ihr Surfverhalten Ihnen persönlich zuzuordnen. Dies verhindern Sie, indem Sie sich vorher aus Ihrem YouTube-Account ausloggen.

Wird ein YouTube-Video gestartet, setzt der Anbieter Cookies ein, die Hinweise über das Nutzerverhalten sammeln.

Wer das Speichern von Cookies für das Google-Ads-Programm deaktiviert hat, wird auch beim Anschauen von YouTube-Videos mit keinen solchen Cookies rechnen müssen. YouTube legt aber auch in anderen Cookies nicht-personenbezogene Nutzungsinformationen ab. Möchten Sie dies verhindern, so müssen Sie das Speichern von Cookies im Browser blockieren.

Weitere Informationen zum Datenschutz bei „YouTube“ finden Sie in der Datenschutzerklärung des Anbieters unter: https://www.google.de/intl/de/policies/privacy/

Dokumente

Montage- und Betriebsanleitung (4.35 MB)
