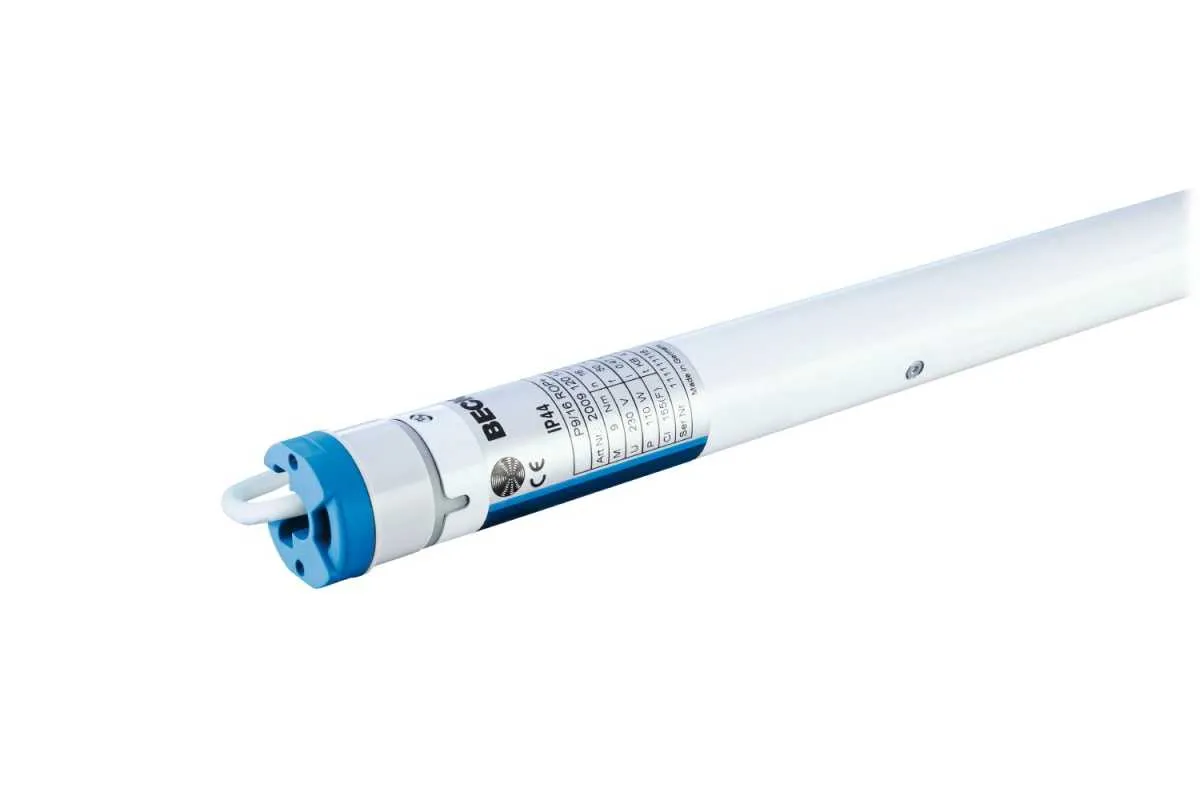

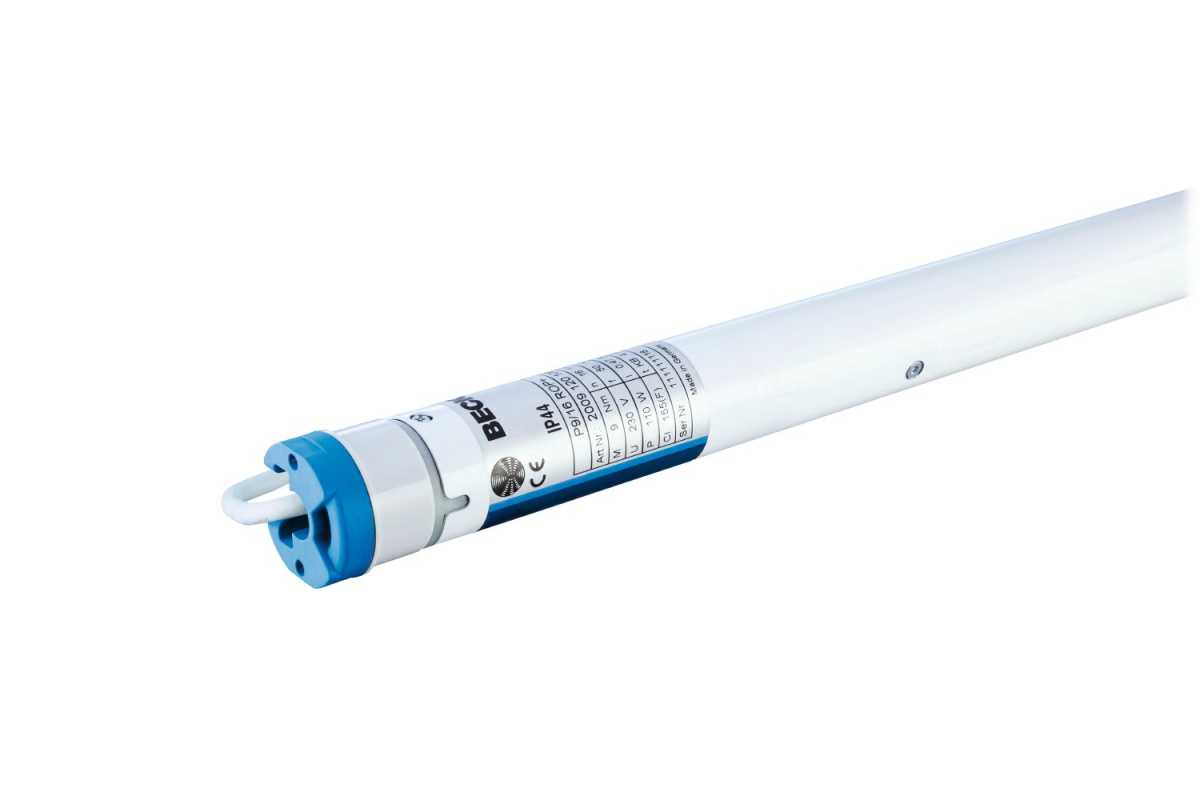

Becker Rollladenantriebe P-E03
Die Becker P-E03 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 5 bis 9 Nm in den Abstufungen 5 Nm (P5-16-E03,) und 9 Nm (P-9-16-E03) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 35 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
Produktmerkmale
Elektronische Endabschaltung
|  Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar |
Automatische Erkennung der Endlagen auch mit flexiblen Wellenanbindungen |
| | ||
Motorkopf überwickelbar
|  Sanfstanschlag oben |  Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen |
| | ||
 Endlageneinstellung über herkömmliches Bedienelement z.B. Knebelschalter |  Hinderniserkennung in AB-Richtung auch mit flexiblen Wellenanbindungen |  Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen |
| | ||
 Blockiererkennung in AUF-Richtung (Festfrierschutz) |  Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements | |
Produktbesonderheiten
 Nachfolgemodelle der P5/16PR+, P9/16PR+ | |
| Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Mitnehmer für Hinderniserkennung) | |
| Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen | |
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen
| |
| Blockiererkennung in AUF-Richtung (Festfrierschutz) | |
| Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar | |
| Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen | |
| Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen | |
| Endlagen Status Indikator (ESI) signalisiert fehlende Endlagen | |
| Endlageneinstellung über herkömmliches Bedienelement, z.B. Knebelschalter | |
| Feste Anschlussleitung 3 Meter | |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar | |
| Wichtiger Hinweis Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z.B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |  |
optional wählbare Produkte
 | |
| Einhängeklammern für Aufhängefedern (3 Stück = 1 VE) | |
| Art. Nr.: 49303003070 |
Friedrich-Ebert-Straße 2-4
35764 Sinn
Telefon: +49 (0) 2772 / 507-0
www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Datenblatt | Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| P5-16-E03 | 5 Nm | 0,35 A | 80 Watt |
| P9-16-E03 | 9 Nm | 0,45 A | 110 Watt |
| | |||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| P5-16-E03 | 16 U/min | mit Lasche 20091201040 ohne Lasche 20091201050 | l1 = 424 mm l2 = 441 mm l3 = 453 mm |
| P9-16-E03 | 16 U/min | mit Lasche 20091201060 ohne Lasche 20091201070 | l1 = 454 mm l2 = 471 mm l3 = 483 mm |
| | |||
| Rohrdurchmesser: | | C = 35 mm | Endschalterbereich: | 64 U |
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | 3 Meter | ||
| Abmessungen: | | l4 = 12 mm / l5 = 17 mm | ||
| bei Standardauswahl |
|---|
| 1 x Becker P-E03 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 3 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe P
| ► Typ 1 | ► Typ 2 |
| Wandlager -P/R mit Raste für Mini-Lasche | Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K |
 |  |
| Art. Nr.: 49303003820 / Art. Nr.: 49302002320 | Art. Nr.: 49303000530 | Art. Nr.: 49302001400 |
| ► Typ 1 SW 40 |
| ||
 | |||
| Art. Nr.: 49303000830 / Art. Nr.: 49303000850 |
- Montage- und Betriebsanleitung (3.8 MB)
