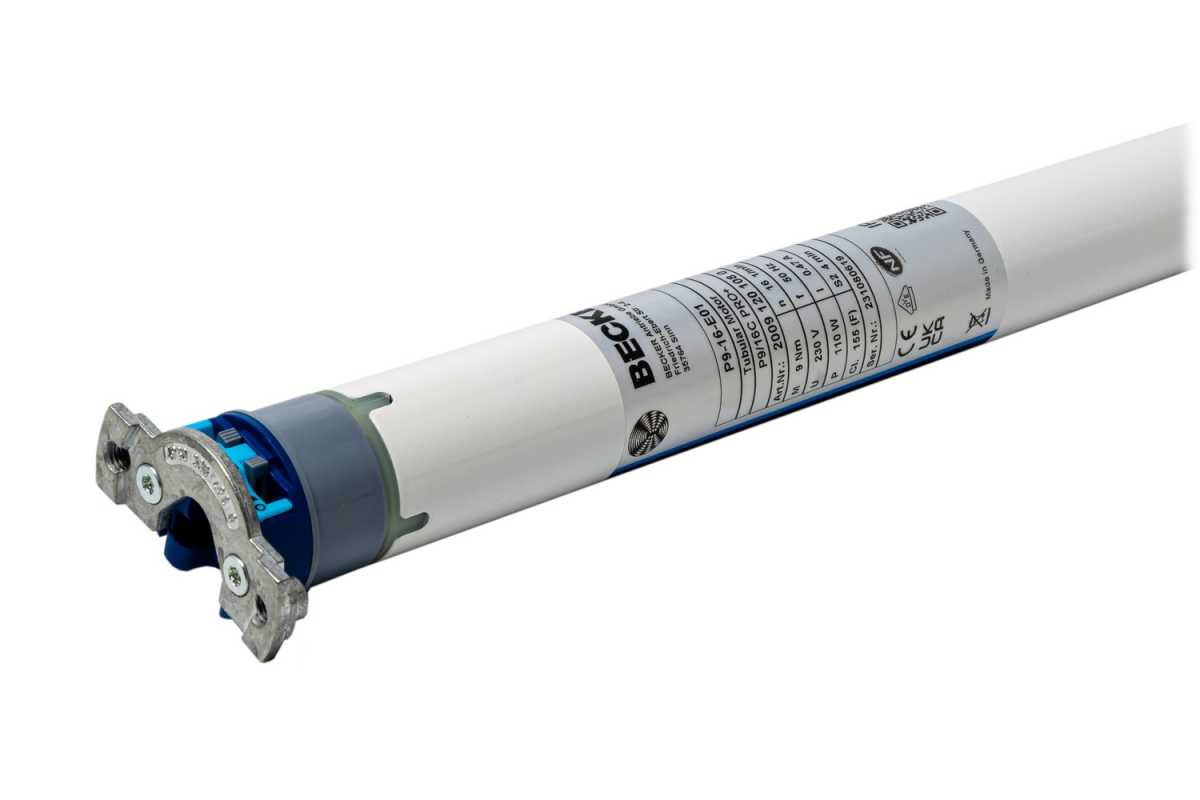

Becker Rollladenantriebe P-E01

Name: Becker Rollladenantriebe P-E01
Brand: Becker
Price: 129.40 EUR
Availability: InStock

Art.Nr.:: 20091201080
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: automatisch / programmierbar

Drehmoment:

Anschlusskabel:

Motorlager:

Adapterset:

Zubehör:

Flexible Wellenanbindungen:

132,89 €

inkl. 19% MwSt. zzgl. Versand

St.:

Anzahl

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Becker P-E01 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 5 bis 9 Nm in den Abstufungen 5 Nm (P5-16-E01,) und 9 Nm (P-9-16-E01) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 35 mm. Diese Antriebe weisen viele Besonderheiten auf wie z. B. Hinderniserkennung, Festfrierschutz, intelligentes Installationsmanagement usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.

Produktmerkmale

Elektronische Endabschaltung	Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar	Automatische Erkennung der Endlagen auch mit flexiblen Wellenanbindungen

Motorkopf überwickelbar	steckbare Anschlussleitung	Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen

Endlageneinstellung über herkömmliches Bedienelement z.B. Knebelschalter (durch Schalter am Motorkopf)	Sensible Hinderniserkennung in AB-Richtung auch mit flexiblen Wellenanbindungen	Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen

Blockiererkennung in AUF-Richtung (Festfrierschutz)	Sanfstanschlag oben	Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements

Produktbesonderheiten

Nachfolgemodelle der P5/16PR+, P9/16PR+
Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Mitnehmer für Hinderniserkennung)
Automatisches Erkennen von Endlagen durch intelligente Elektronik bei Verwendung von Anschlagsystemen
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen Sicheres Einrasten der Hochschiebesicherung leichter Druck auf den Rollladenpanzer erschwert, Anheben und Untergreifen geeignet für steife Aluminium- und Holz-Profile
Drehmomenterkennung in AUF-Richtung bei festgefrorenem oder blockiertem Rollladenpanzer verhindert Schäden am Rollladenpanzer
Bei Verwendung von Anschlägen kein Nachstellen der Endlagen nötig (Behanglängenausgleich)
Geringe Zugbelastung des Rollladenpanzers durch den Antrieb
Deutlich reduzierte Anschlags- und somit Behangbelastung
Diese Antriebe sind parallel schaltbar
Fliegengitterschutzfunktion
steckbare Anschlussleitung in verschiedenen Längen verfügbar
Endlagen, sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei einstellbar Typ 2 = obere Endlage / frei einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar
Wichtiger Hinweis Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

optional wählbare Produkte


Einhängeklammern für Aufhängefedern (3 Stück = 1 VE)
Art. Nr.: 49303003070

Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Datenblatt

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
P5-16-E01	5 Nm	0,36 A	85 Watt
P9-16-E01	9 Nm	0,47 A	110 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (l1, l2, l3)
P5-16-E01	16 U/min	mit Lasche 20091201100 ohne Lasche 20091201110	l1 = 404 mm l2 = 444 mm l3 = 457 mm
P9-16-E01	16 U/min	mit Lasche 20091201080 ohne Lasche 20091201090	l1 = 453 mm l2 = 493 mm l3 = 506 mm

Rohrdurchmesser:	\| C = 35 mm	Endschalterbereich:	64 U
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| steckbar
Abmessungen:	\| l4 = 13 mm / l5 = 40 mm

*Dargestellte Mitnehmerbreite von O-S40 (49302002500) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang

bei Standardauswahl
1 x Becker P-E01 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Motorlager

weitere Motorlager für Baureihe P

*► Typ 1*	*► Typ 2*
Wandlager -P/R mit Raste für Mini-Lasche	Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K

Art. Nr.: 49303003820 / Art. Nr.: 49302002320	Art. Nr.: 49303000530 \| Art. Nr.: 49302001400

Adapterset

► Typ 1 O-S40 Mitnehmer für sensible Hinderniserkennung

Art. Nr.: 49302002500 / Art. Nr.: 49303000850

Video

Eingebettetes Video

Hinweis: Dieses eingebettete Video wird von YouTube, LLC, 901 Cherry Ave., San Bruno, CA 94066, USA bereitgestellt.
Beim Abspielen wird eine Verbindung zu den Servern von YouTube hergestellt. Dabei wird YouTube mitgeteilt, welche Seiten Sie besuchen. Wenn Sie in Ihrem YouTube-Account eingeloggt sind, kann YouTube Ihr Surfverhalten Ihnen persönlich zuzuordnen. Dies verhindern Sie, indem Sie sich vorher aus Ihrem YouTube-Account ausloggen.

Wird ein YouTube-Video gestartet, setzt der Anbieter Cookies ein, die Hinweise über das Nutzerverhalten sammeln.

Wer das Speichern von Cookies für das Google-Ads-Programm deaktiviert hat, wird auch beim Anschauen von YouTube-Videos mit keinen solchen Cookies rechnen müssen. YouTube legt aber auch in anderen Cookies nicht-personenbezogene Nutzungsinformationen ab. Möchten Sie dies verhindern, so müssen Sie das Speichern von Cookies im Browser blockieren.

Weitere Informationen zum Datenschutz bei „YouTube“ finden Sie in der Datenschutzerklärung des Anbieters unter: https://www.google.de/intl/de/policies/privacy/

Dokumente

Montage- und Betriebsanleitung (4.35 MB)
