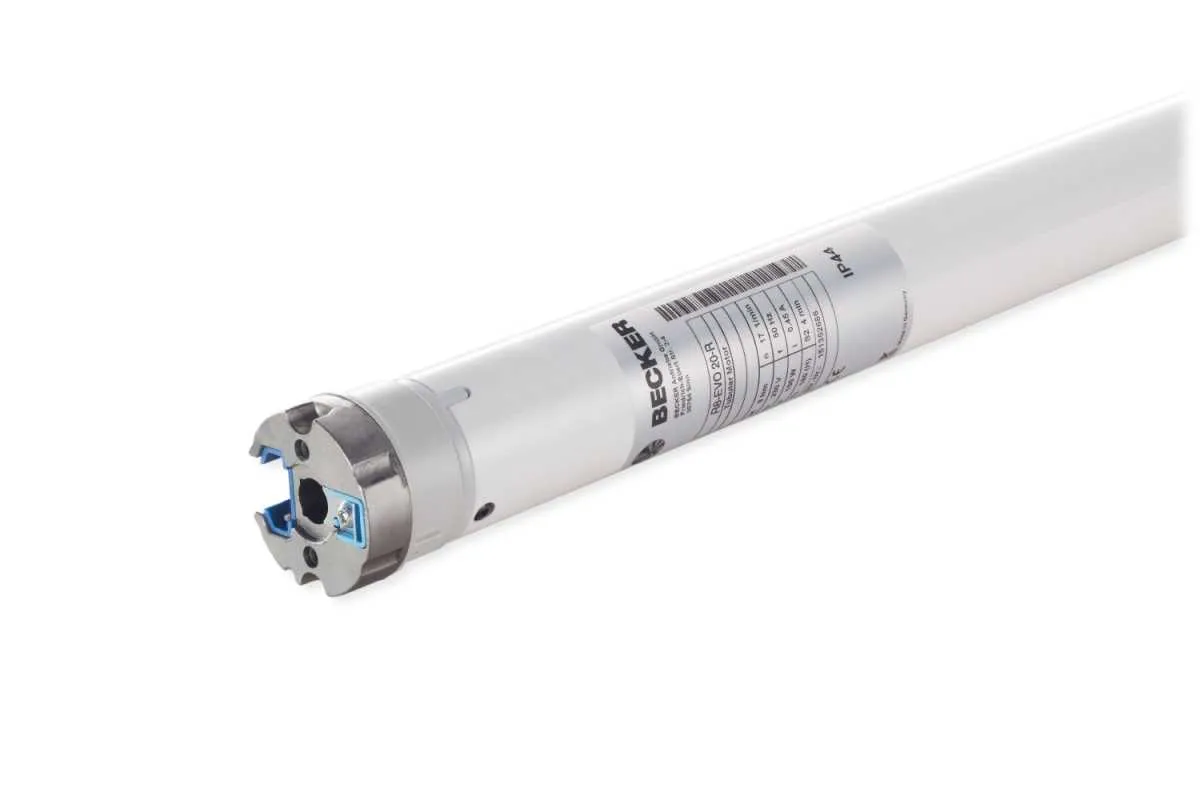

Becker Rollladenantriebe Evolution-BT-Serie
Die Becker Antriebe der Evolution-BT-Serie haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 20 Nm in den Abstufungen 8 Nm (R8-17-EVO 20 R BT), 12 Nm (R12-17-EVO 20 R BT) und 20 Nm (R20-17-EVO 20 R BT) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
Produktbesonderheiten
 Bluetooth-Schnittstelle für diverse Zusatzfunktionen, wie z.B. der Möglichkeit der regelbaren Geschwindigkeit (BT-Schnittstelle ist nicht zur Bedienung des Antriebes) Über die Becker Service-App lassen sich die Geschwindigkeiten für den langsamen und den schnellen Betrieb extrem fein anpassen. Diese werden dann automatisch in den Rampen-Modus übernommen. Auch die Punkte, an denen der Rollladen schneller wird beziehungsweise abbremst, können exakt definiert und jederzeit geändert werden. Sonderfunktionen wie der Festfrierschutz und die Fliegengitterschutzfunktion sind ebenfalls schnell über das Smartphone aktiviert.
Die Datenübertragung erfolgt schnell und einfach über eine integrierte Bluetooth-Schnittstelle am Antrieb. Für Sicherheit sorgt dabei ein spezieller Aktivierungsvorgang: Erst, wenn der Bluetooth-Empfänger aktiviert ist und der EVO-Antrieb zusätzlich eine vorgegebene Sequenz fährt, wird die Schnittstelle mit Strom versorgt. Das beugt unerwünschten Zugriffen nachhaltig vor.
| |
| Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Durch leicht drehbaren Motorkopf) | |
| Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen | |
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen
| |
| Endlageneinstellung über herkömmliches Bedienelement, z. B. Knebelschalter | |
| Blockiererkennung in AUF-Richtung | |
| Festfrierschutz oben mit automatischen Behanglängenausgleich (zusätzlich aktivierbar) | |
| Besonders leiser Lauf durch Evolution-Technik (Brushless DC Technologie) | |
| Verschiedene Fahrprofile einstellbar | |
| Sensible Hinderniserkennung in AB-Richtung | |
| Automatisches Erkennen von Hochschiebesicherungen | |
| Fliegengitterschutzfunktion | |
| Parallel schaltbar ohne Trennrelais | |
| Motorkopf überwickelbar | |
| Sanftanschlag oben | |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar | |
Fahrprofile
| Fahrprofil Standard | Fahrprofil Flüster | Fahrprofil Dynamik |
| In diesem Fahrprofil startet der Antrieb langsam und wird dann immer schneller, bis er die maximale Geschwindigkeit erreicht hat. Dann reduziert er die Geschwindigkeit und erreicht seinen Endpunkt. | Der Antrieb fährt konstant langsam bis er seinen Endpunkt erreicht hat. Dadurch wird die Laufruhe noch erhöht und eignet sich damit z.B. als Einstellung für das Kinderzimmer. | Mit mehr Umdrehungen pro Minute nimmt der Antrieb mit diesem Fahrprofil an Geschwindigkeit zu. Der Rollladen wird schnell nach oben gefahren bis der Endpunkt erreicht ist. |
Friedrich-Ebert-Straße 2-4
35764 Sinn
Telefon: +49 (0) 2772 / 507-0
www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Datenblatt | Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| R8-17-EVO 20 R BT | 8 Nm | 0,62 A | 40 Watt |
| R12-17-EVO 20 R BT | 12 Nm | 0,32 A | 50 Watt |
| R20-17-EVO 20 R BT | 20 Nm | 0,55 A | 90 Watt |
| | |||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| R8-17-EVO 20 R BT | 17 U/min |
10101200030
| l1 = 493,5 mm l2 = 533,5 mm l3 = 549,5 mm |
| R12-17-EVO 20 R BT | 17 U/min | 10101200040 | l1 = 493,5 mm l2 = 533,5 mm l3 = 549,5 mm |
| R20-17-EVO 20 R BT | 17 U/min | 10201200020 | l1 = 493,5 mm l2 = 533,5 mm l3 = 549,5 mm |
| | |||
| Rohrdurchmesser: | | C = 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | 0,5 m (steckbar) | ||
| Abmessungen: | | l4 = 16 mm / l5 = 40 mm | ||
| bei Standardauswahl |
|---|
| 1 x Becker EVO 20 R BT (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe R
| ► Typ 1 | ► Typ 2 |
| Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
 |  |
| Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
| ► Typ 3 | ► Typ 4 |
| Anschlussteil Stern | Universalwandlager-P/R 3/20 (Abrolllager) |
 |  |
| Art. Nr.: 49302002600 | Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
| ► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
 |  | ||
| Art. Nr.: 49303001210 / Art. Nr.: 49303001220 | Art. Nr.: 49303004660 / Art. Nr.: 49303004650 |
| ► Typ 3 SW 70 | ► Typ 4 Butzbach B60 | ||
 |  | ||
| Art. Nr.: 49303000450 / Art. Nr.: 49300006070 | Art. Nr.: 49303000460/ Art. Nr.: 49300307071 |
- Montage- und Betriebsanleitung (2.94 MB)
