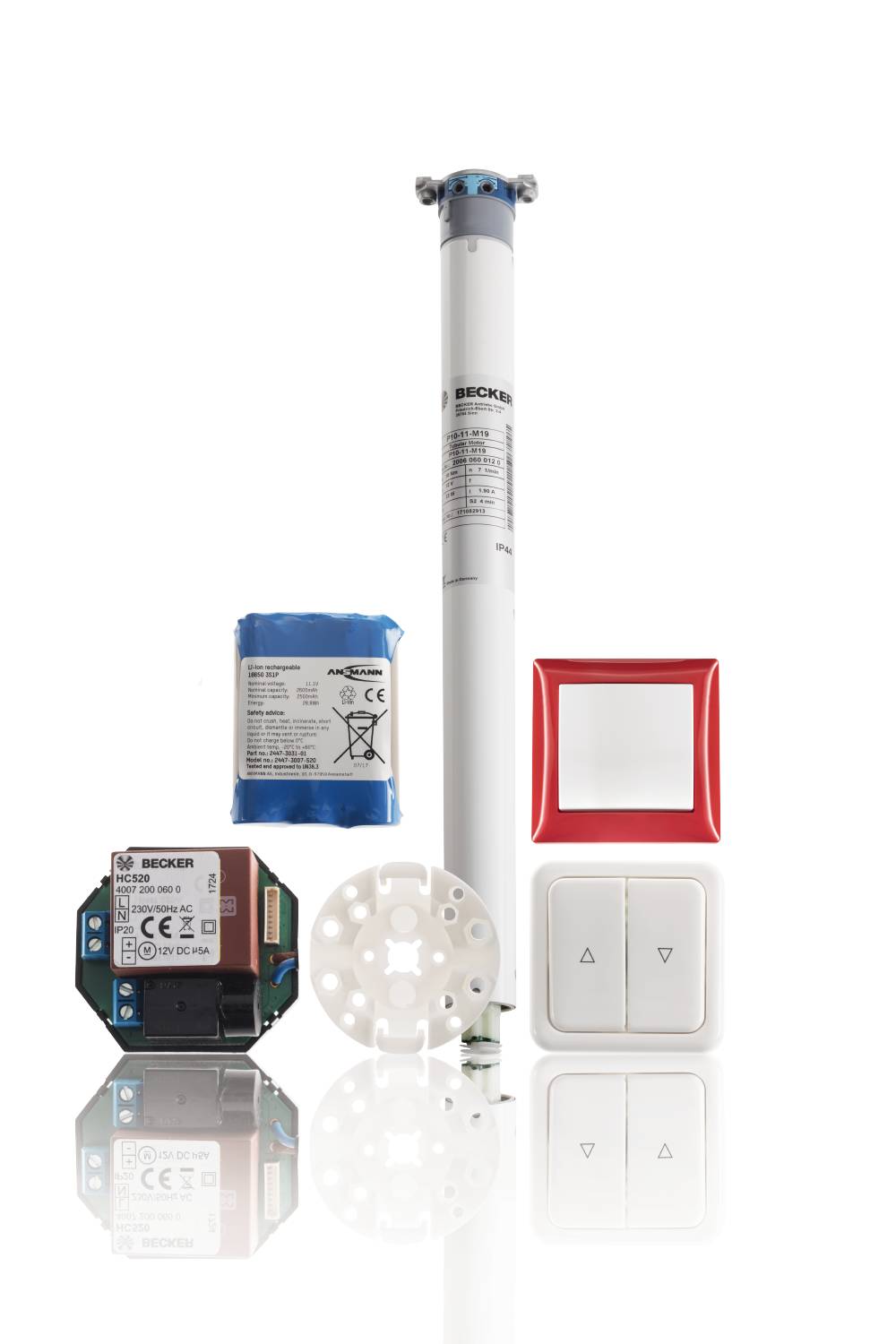

Becker Hazard Control Set HCS520
- Beschreibung
- Technische Daten
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Fluchttür-Set von Becker: Zweiter Fluchtweg | Lithium-Ionen-Akku
Das Becker Fluchtweg Modul ermöglicht den Betrieb eines Rollladenantriebes auch bei Ausfall des Versorgungsnetzes. Ermöglicht wird dies durch einen Lithium-Ionen-Akku, der mit dem Becker-Zentralmodul verbunden wird.
Funktionsbeschreibung
Der Akku ist bei anliegender Netzspannung nach etwa 10 Stunden am Netz vollständig geladen. Vor Überladung und Tiefenentladung ist der Akku geschützt. Bei Ausfall des 230-V-Netzes liefert der Akku die Energie für die Fahrt des Gleichstromantriebes. Über einen mitgelieferten Kabelbaum können Einzelbedientaster, Gruppentaster, Rauchmelder oder andere potenzialfreie Steuerungen mit dem Zentralmodul verbunden werden.
Hinweis: Adapterset im Standardlieferumfang immer SW 60. Adapterset SW 40 nur in Verbindung mit dem 10 Nm Set montierbar. (SW 40 optional wählbar)
Hinweis: Adapterset im Standardlieferumfang immer SW 60. Adapterset SW 40 nur in Verbindung mit dem 10 Nm Set montierbar. (SW 40 optional wählbar)
Highlights des HCS520
- Tipp- oder Dauerbetrieb wählbar
- Selbsthaltung ca. 180 Sekunden. Stopp durch Gegentaste
- Akku-Wechselalarm nach 1000 Hüben bzw. nach 2 Jahren
- Akku-Unterspannungsalarm
- Anzahl der Fahrzyklen bei ausgefallener Netzspannung ist abhängig von der Motorgröße und der Laufzeit des Behanges. Es ist ausreichend Sicherheit vorhanden, um auch nach längerem Netzausfall eine Fahrbewegung zu ermöglichen
- Laderegelung für den Li-Ionen Akku
- Schnittstelle Einzelbedieneingang
- Schnittstelle Zentralbedieneingang, Rauchmelder etc.
- Montierbar in einer Unterputzdose, oder in eine doppelte Hohlwanddose
- Rollladen-Timer anstatt Einzelbedientaster anschließbar
- Nennspannung 230V, 50Hz, Standby-Leistung < 300 mW
- Rollladenantrieb 12V, DC, 5A
- Zusätzliche Funktionssicherheit durch obligatorischen Sicherheitsschalter
Produktmerkmale
- Im Auslieferungszustand fährt der Behang bei Stromausfall, beispielsweise durch einen Brand, automatisch nach oben.
- Blockiererkennung mit Reversierung in AB Richtung (Funktion abschaltbar)
- Zusätzliche Sicherheit durch obligatorischen Sicherheitsschalter
- Tipp- oder Dauerbetrieb wählbar
- Anschluss für Vor-Ort-Bedienung über Taster
- Anschluss für Zentralbedienung, Rauchmelder etc.
- Steuerung montierbar in eine UP Elektronikdose oder in eine doppelte Hohlwanddose
- Zeitschaltuhr anschließbar
- Mittels Empfänger in Centronic Funksystem integrierbar
- Vor-Ort-Taster, Sicherheitsschalter sowie
- Montagematerial für Antrieb und Steuerung im Lieferumfang des Sets enthalten
Produktflyer
*Dargestellte Mitnehmerbreite von S60 (49302002220) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
Motortyp | Art. Nr.: Antrieb | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Betriebsspannung | Nennspannung Steuerung |
P10-11-M19 | 20060600120 | 10 Nm | 11 U/Min | l1 = 449 mm l2 = 466 mm l3 = 479 mm | 1,9 A | 12 V / DC | 110 - 240 V AC / 50-60 Hz |
R20-17-M19 | 20200600010 | 20 Nm | 17 U/Min | l1 = 500 mm l2 = 540 mm l3 = 557 mm | 6,3 A | 12 V / DC | 110 - 240 V AC / 50-60 Hz |
Set | Endschalterbereich | Rohrdurchmesser | Schutzart | Kabellänge | Abmessung |
10 Nm | - | C = 35 mm | IP 44 | 3 Meter / Gummi - S05RN-F 4x1 weiß | l4 = 13 mm / l5 = 17 mm |
20 Nm | - | C = 45 mm | IP 44 | 3 Meter / Gummi - S05RN-F 4x1 weiß | l4 = 17 mm / l5 = 40 mm |
Fluchttür-Steuerung HC520 2.600 mAh | 10 Nm | Fluchttür-Steuerung HC520 3.000 mAh | 20 Nm |
1 x P10-11-M19 (20060600120) 1 x Mitnehmer S60 (49303000410) 1 x Ring SM60 (49300207072) 1 x Zwischenring 50 × 1,5 (49303001020) 1 x Mitnehmersicherung (bis 20Nm) (49303001610) 1 x Einstellhilfe blau L= 200 mm (49333000290) 1 x Wandlager-P/R mit Raste für Mini-Lasche (49303003820) 1 x Neubaulager-P/R mit Raste für Mini-Lasche (49303004180) 1 x Wipptaster 1-polig Unterputz (49010002750) 1 x Wechsler Einsatz 2-fach (49012001090) 1 x Wippe weiß Busch-Jäger (49012001100) 1 x 1-fach Rahmen rot (49012001110) 1 x UP-Elektronikdose (49012001120) 1 x Mini-Lasche-P M6/48 (49302002320) | 1 x R20-17-M19 (20200600010) 1 x Mitnehmer S60 (49303000410) 1 x Ring SM60 (49300207072) 1 x Mitnehmersicherung (bis 20Nm) (49303001610) 1 x Einstellhilfe blau L= 200 mm (49333000290) 1 x Wandlager-P/R mit Raste für Mini-Lasche (49303003820) 1 x Neubaulager-P/R mit Raste für Mini-Lasche (49303004180) 1 x Wipptaster 1-polig Unterputz (49010002750) 1 x Wechsler Einsatz 2-fach (49012001090) 1 x Wippe weiß Busch-Jäger (49012001100) 1 x 1-fach Rahmen rot (49012001110) 1 x UP-Elektronikdose (49012001120) 1 x Mini-Lasche-R (49302002440) |
Art. Nr.: 40070000260 | Art. Nr.: 40070000290 |
