Warema Markisenmotor ZM-REA für Markisen mit ZIP Führung
- Beschreibung
- Technische Daten
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit

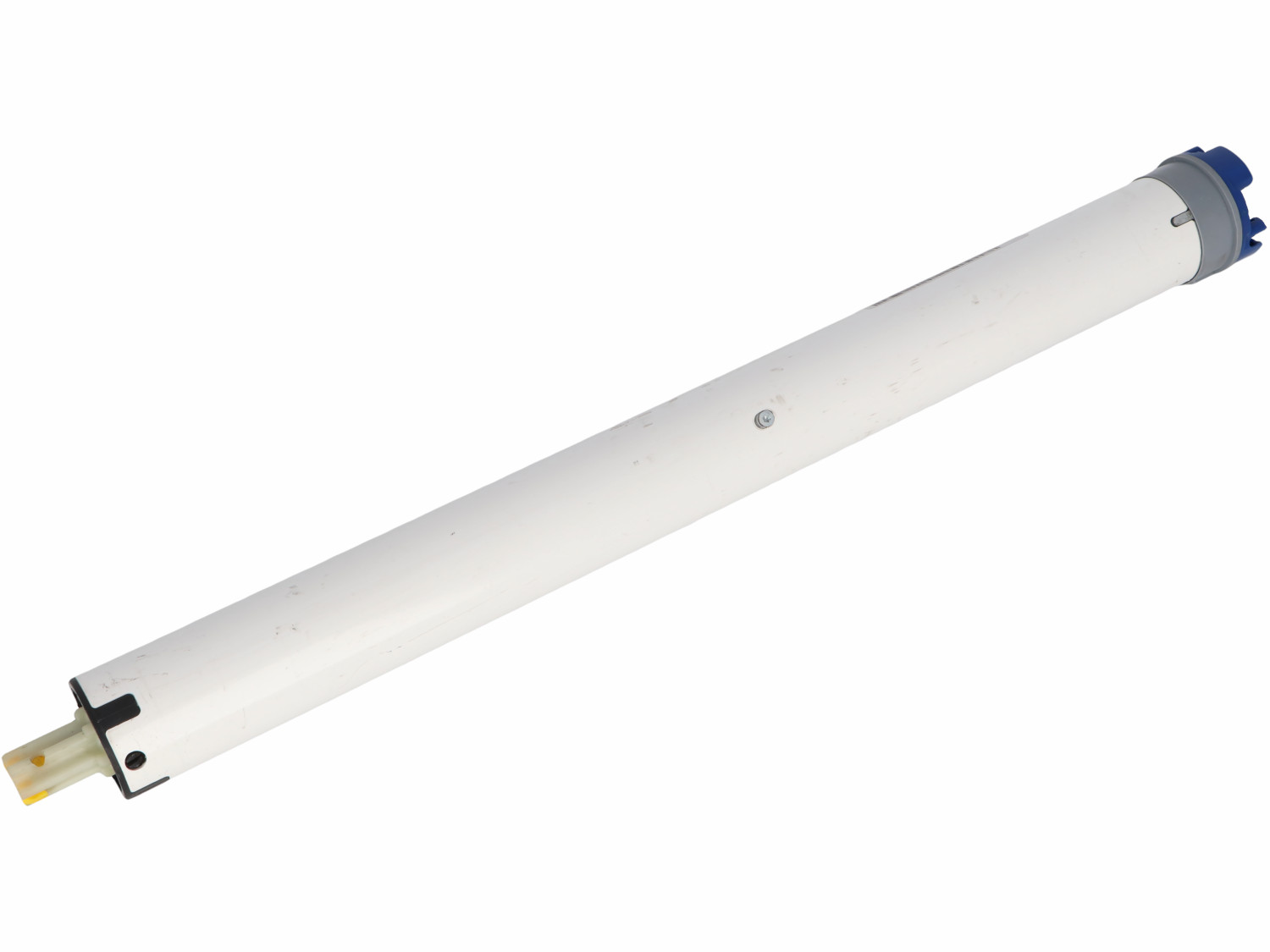

Der warema Rohrmotor ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Wintergartenmarkisen des Typ D3 und Warema Fenster-Markisen mit ZIP-Führung des Typ 9er, 11er, 13er und 15er.
Funktionsübersicht WM Antriebe |
---|
Anwendungsbereich Warema Wintergartenmarkisen Typ D3 | Warema Fenster-Markisen mit ZIP-Führung Typ 9, 11, 13, 15. |
Abschaltfunktion obere Endlage / über Drehmoment unter Endlage / feste Position Die Endlagen sind im Auslieferzustand nicht eingestellt und können direkt nach Montage (siehe Bedienungsanleitung) mit dem Becker Einstellkabel (Art. Nr.: 49352000110) programmiert werden. |
Reagible Hinderniserkennung (nicht bei Climara D3) Trifft das Produkt in Aus-Richtung auf ein Hindernis, stoppt der Antrieb die Fahrbewegung sehr sensibel und fährt anschließend kurz in Gegenrichtung, um das Hindernis freizugeben. Während der Fahrbewegung in eine Richtung versucht der Antrieb ein Hindernis an der gleichen Stelle (z. B. Stuhl) bis zu 3-mal zu berfahren. Tritt das Hindernis an immer unterschiedlichen Stellen (z. B. Windböe) auf, versucht der Antrieb noch öfter diese Stelle zu überfahren, bevor er stehen bleibt. |
Intelligentes Endlagenmanagement (obere Endlage) Während der ersten Bedienzyklen (i.d.R. 3 Zyklen) prüft der Antrieb die obere Endlagenposition (nur bei drehmomentgesteuerter Endabschaltung) nochmals nach, korrigiert diese ggf. automatisch und passt sein Abschaltdrehmoment auf die Produktgröße an. Nach Beendigung dieser Vorgänge wird die Endlage endgültig abgespeichert. |
Tuchlängenausgleich Der Antrieb legt immer die erstmals eingestellte Wegstrecke zurück. Deshalb ist bei Tuchlängung kein Nachstellen der Endlagen notwendig. |
Überlaufschutz Bei der Erstmontage des Sonnenschutzproduktes kann der Antrieb mit dieser Funktion erkennen, wenn die Möglichkeit des Überfahrens der unteren Endlage besteht. In diesem Fall stoppt der Antrieb automatisch die Fahrbewegung und fährt anschließend in Gegenrichtung, um die Endlage wieder frei zu fahren. |
Tuchlängenschrumpfausgleich Der Antrieb legt immer die erstmals eingestellte Wegstrecke zurück. Deshalb ist bei Tuchkürzung kein Nachstellen der Endlagen notwendig. |
Motortyp | Art. Nr.: | Drehmoment | Geschwindigkeit | Abmessungen (L3) | Stromaufnahme | Leistungsaufnahme |
ZM 8/17 REA | 2006471 | 8 Nm | 17 U/Min | 528 mm | 0,45 A | 100 Watt |
ZM 12/17 REA | 2006472 | 12 Nm | 17 U/Min | 528 mm | 0,50 A | 110 Watt |
ZM 20/17 REA | 2006473 | 20 Nm | 17 U/Min | 557 mm | 0,75 A | 160 Watt |
ZM 30/17 REA | 2006474 | 30 Nm | 17 U/Min | 586 mm | 0,90 A | 205 Watt |
Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
64 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | ohne Anschlussleitung |
1 x Warema Rohrmotor ZM REA (Drehmoment nach Wahl)
1 x Bedienungsanleitung
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
