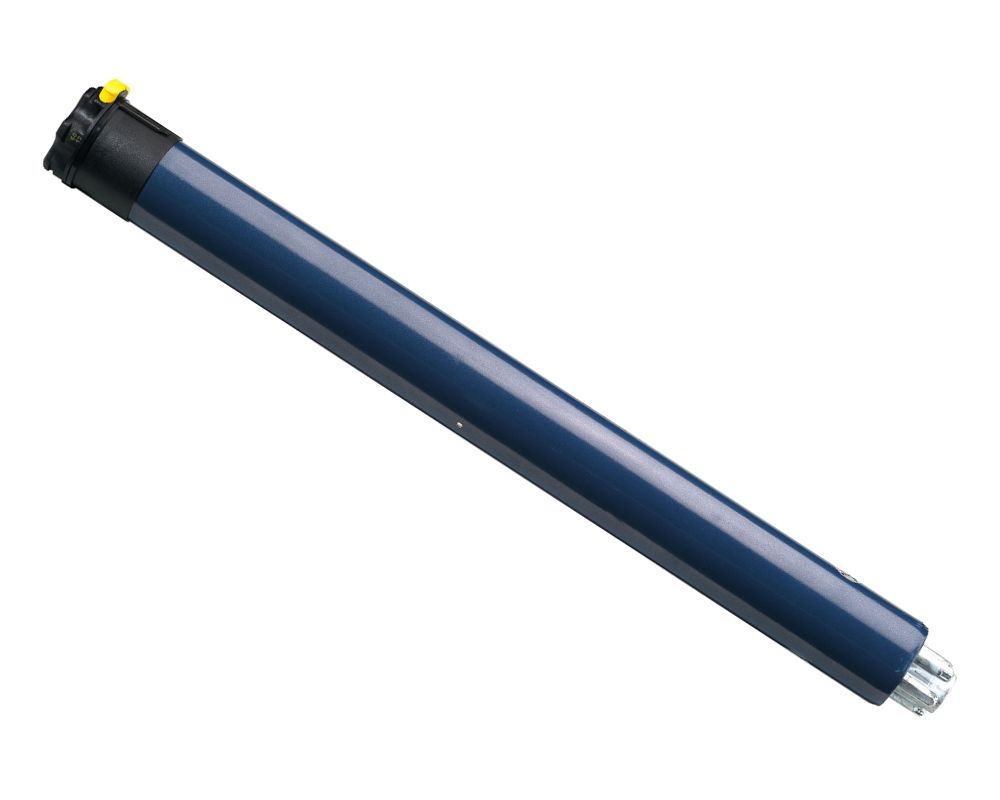

Somfy HiPro LT 60
Der Einsteckantrieb LT 60 wurde zur Motorisierung von Rollläden und Gelenkarm-Markisen entwickelt. Er verfügt über 2 Endlagenschalter (obere und untere Endlage), mit denen nach der Montage die Endlagen eingestellt werden müssen. Der Antrieb ist nicht für Kassetten - Markisen geeignet.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | | |
 oben |  |  | |
| | | | |
 unten | | | |
| | | | |
Produktmerkmale Somfy HiPro LT 60
- Einsetzbar ab Welle SW 63
- mechanische Endabschaltung
- schnelle Einstellung über Drucktasten
- Ansteuerung über Kabel, 4-adrig
- inklusive 1 Meter Kabel, schwarz, 4-adrig (Kabel steckbar)
- Endlageneinstellung:
- Endlage oben: frei einstellbar
- Endlage unten: frei einstellbar
Felix-Wankel-Strasse 50
72108 Rottenburg am Neckar
Deutschland
Tel.: (0 74 72) 930 - 0
https://www.somfy.de
E-Mail: privatkunden_de@somfy.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

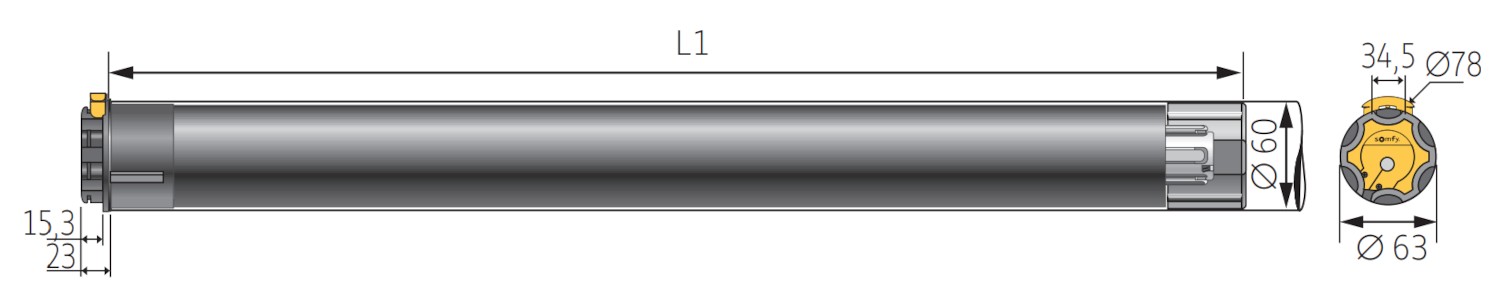

| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | L1 mm | Z1 / Z2 in mm | Leistungsaufnahme |
| HiPro LT 60 Orion 40/17 | 1160080 | 40 Nm | 17 U/Min | 614 | 15,30 / 23 | 240 Watt |
| HiPro LT 60 Orion S 55/17 | 1161121 | 55 Nm | 17 U/Min | 614 | 15,30 / 23 | 290 Watt |
| HiPro LT 60 Vega 60/12 | 1162120 | 60 Nm | 12 U/Min | 614 | 15,30 / 23 | 240 Watt |
| HiPro LT 60 Sirius 80/12 | 1164141 | 80 Nm | 12 U/Min | 614 | 15,30 / 23 | 290 Watt |
| HiPro LT 60 Jupiter 85/17 | 1165127 | 85 Nm | 17 U/Min | 659 | 15,30 / 23 | 400 Watt |
| HiPro LT 60 Titan 100/12 | 1166150 | 100 Nm | 12 U/Min | 659 | 15,30 / 23 | 350 Watt |
| HiPro LT 60 Taurus 120/12 | 1167125 | 120 Nm | 12 U/Min | 659 | 15,30 / 23 | 400 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 60 mm | 230/50 V Hz | IP44 | 1 m |
| ► Typ 1 | |
| Markisen- und Universallager ohne Gewinde | |
 |  |
|
Seitlicher Platzbedarf bis Behangbeginn
| | 28 mm |
| Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
| Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
| Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
| Einsatz bis 120 Nm | | nur mit schließbaren Federrings Artikel-Nr. 9910002 |
| Art. Nr.: 9910009 |
| ► Typ 1 | ► Typ 2 |
| SW 70 ESM | SW 125 |
 |  |
| Art. Nr.: 9705340/9761002 | Art. Nr.: 9701069/9420343 |
| ► Typ 3 | ► Typ 4 |
| SW 102 | SRW 85 E-H |
 |  |
| Art. Nr.: 9762013/9761013 | Art. Nr.: 9701180/9420300 |
| ► Typ 5 | ► Typ 6 |

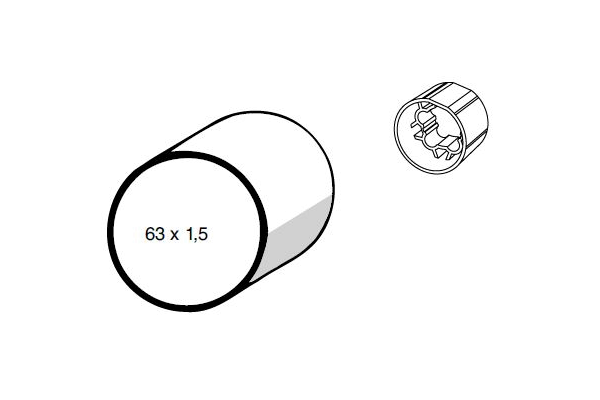

| Ø 63 x 1,5 mm | Ø 70 x 1,5 mm |
 |  |
| Art. Nr.: 9206019 | Art. Nr.: 9701129/9206028 |
| ► Typ 7 | ► Typ 8 |
| Ø 70 x 2 mm | Ø 83 x 1,5 / 2 mm |
 |  |
| Art. Nr.: 9701129/9420313 | Art. Nr.: 9700977/9420306 |
| ► Typ 9 | ► Typ 10 |
| Ø 89 x 2 mm | Ø 100 x 2 mm |
 |  |
| Art. Nr.: 9520312/9420303 | Art. Nr.: 9420372/9420358 |
| ► Typ 11 | ► Typ 12 |
| Ø 102 x 2 mm | DS Ø 130 x 2 mm |
 |  |
| Art. Nr.: 9420370/9420304 | Art. Nr.: 9520391/9420308 |
| ► Typ 13 | ► Typ 14 |
| DS 78 / Ø 78 mm Flachnut | DS 78/R / Ø 78 mm Rundnut |
| z.B. für Welser-, IMBAC-, PVG-Wellen | z.B. Röchling-, PVG-Wellen |
 |  |
| Art. Nr.: 9707638/9761001 | Art. Nr.: 9707640/9761005 |
| ► Typ 15 | ► Typ 16 |
| DS 78/D Rundnut Döhner | DS 85 Ø Rundnut Döhner |
 |  |
| Art. Nr.: 9707639/9013295 | Art. Nr.: 9707641/9761003 |
1 x Elektronischer Einsteckantrieb Somfy HiPro LT 60 (Drehmoment nach Wahl)
1 x Anschlusskabel, 1m, schwarz
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
1 x Anschlusskabel, 1m, schwarz
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
- Bedienungsanleitung (8.83 MB)
