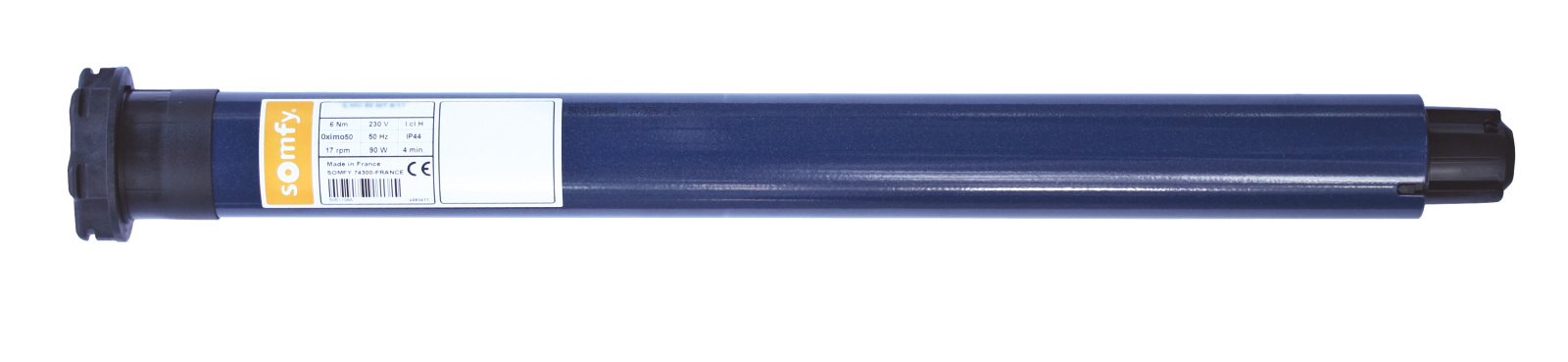

Somfy HiPro LT 50
Rohrmotor mit mechanischer Endlageneinstellung über Einstelltasten. Ein Tastendruck genügt und schon ist die Endlage eingestellt.
Der Einsteckantrieb LT 50 wurde zur Motorisierung von Rollläden und Gelenkarm-Markisen entwickelt. Der Antrieb ist nicht für Kassetten-Markisen geeignet. Er verfügt über 2 Endlagenschalter (obere und untere Endlage), mit denen nach der Montage die Endlagen eingestellt werden müssen.
Endlageneinstellung
| Endposition | feste Position | Drehmomend |
Selbstlernend
|
| | | | |
 oben |  |  | |
| | | | |
 unten | | | |
| | | | |
Produktmerkmale Somfy HiPro LT 50
- Einsetzbar ab Welle SW 50
- mechanische Endabschaltung
- schnelle Einstellung über Drucktasten
- Ansteuerung über Kabel, 4-adrig
- inklusive 1 Meter Kabel, schwarz, 4-adrig (Kabel steckbar)
Felix-Wankel-Strasse 50
72108 Rottenburg am Neckar
Deutschland
Tel.: (0 74 72) 930 - 0
https://www.somfy.de
E-Mail: privatkunden_de@somfy.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Bedienungsanleitung
| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | L1 mm | Z1 / Z2 in mm | Leistungsaufnahme |
| HiPro LT 50 Start 6/17 | 1032359 | 6 Nm | 17 U/Min | 505 | 15,05 / 20 | 90 Watt |
| HiPro LT 50 Jet 8/17 | 1035086 | 8 Nm | 17 U/Min | 505 | 15,05 / 20 | 90 Watt |
| HiPro LT 50 Ceres 10/17 | 1039306 | 10 Nm | 17 U/Min | 525 | 15,05 / 20 | 120 Watt |
| HiPro LT 50 Atlas 15/17 | 1041266 | 15 Nm | 17 U/Min | 525 | 15,05 / 20 | 140 Watt |
| HiPro LT 50 Meteor 20/17 | 1041266 | 20 Nm | 17 U/Min | 555 | 15,05 / 20 | 160 Watt |
| HiPro LT 50 Gemini 25/17 | 1045254 | 25 Nm | 17 U/Min | 555 | 15,05 / 20 | 170 Watt |
| HiPro LT 50 Apollo 30/17 | 1047253 | 30 Nm | 17 U/Min | 605 | 15,05 / 20 | 240 Watt |
| HiPro LT 50 Helios 35/17 | 1117171 | 35 Nm | 17 U/Min | 605 | 15,05 / 20 | 240 Watt |
| HiPro LT 50 Mariner 40/17 | 1049340 | 40 Nm | 17 U/Min | 655 | 15,05 / 20 | 270 Watt |
| HiPro LT 50 Vectran 45/12 | 1051246 | 45 Nm | 12 U/Min | 605 | 15,05 / 20 | 240 Watt |
| Plug & Play | Hindernisserkennung | Festfrierschutz | integrierter Funkempfänger | Endlageneinstellung ohne Zubehör |
| | | | |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 47 mm | 230/50 V Hz | IP44 | 1 m |
1 x Somfy HiPro LT 50 (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
| ► Typ 1 | |
| Markisen- und Universallager ohne Gewinde | |
 |  |
|
Seitlicher Platzbedarf bis Behangbeginn
| | 28 mm |
| Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
| Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
| Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |
| Einsatz bis 120 Nm | | nur mit schließbaren Federrings Artikel-Nr. 9 910 002 |
| Art. Nr.: 9910009 |
| ► Typ 1 | ► Typ 2 |
| SRW 65 E-H/3(0,6-0,8mm) | SRW 65 E-H/3(1,0-1,5mm) |
 |  |
| Art. Nr.: 9707023/9751004 | Art. Nr.: 9707024/9751008 |
| ► Typ 3 | ► Typ 4 |
| K 60 | Ø 50 x 1,5 mm |
 |  |
| Art. Nr.: 9703897/9751003 | Art. Nr.: 9707125 |
| ► Typ 5 | ► Typ 6 |
| Ø 60 x 1,5 mm | Ø 63 x 1,5 mm |
 |  |
| Art. Nr.: 9707033/9751013 | Art. Nr.: 9707026/9206019 |
| ► Typ 7 | ► Typ 8 |
| Ø 70 x 1,5 mm | Ø 70 x 2 mm |
 |  |
| Art. Nr.: 9707031/9206028 | Art. Nr.: 9707031/9420313 |
| ► Typ 9 | ► Typ 10 |
| Ø 57 x 1,5 mm | Ø 52 x 0,6 mm |
 |  |
| Art. Nr.: 9705571/9705287 | Art. Nr.: 9008143/9008142 |
| ► Typ 11 | ► Typ 12 |
| Ø 63 x 0,8 mm | Ø 63 x 1,0 mm |
 |  |
| Art. Nr.: 9707028/9706146 | Art. Nr.: 9707028/9706146 |
| ► Typ 13 | ► Typ 14 |
| Ø 64,5 x 1,6 mm | Ø 63 x 0,8-1,0 mm |
 |  |
| Art. Nr.: 9707030/9751002 | Art. Nr.: 9707028/9751014 |
| ► Typ 15 | ► Typ 16 |
| Ø 78 DS 78 Flachnut (MHZ) | Ø 70 x 0,8-1,5 mm Rundnut |
 |  |
| Art. Nr.: 9707026/9762012/98761012 | Art. Nr.: 9707034/9751005 |
| ► Typ 17 | ► Typ 18 DS 78 |
| Ø 74 (DS 74 Rundnut) | Ø 78 (DS 78 Flach- und Rundnut) |
 |  |
| Art. Nr.: 9707037/9751009 | Art. Nr.: 9707027/9761001 |
| ► Typ 19 DS 85 | ► Typ 20 |
| Ø 85 (DS 85 Rundnut) | Ø 85 (Nutrohr Imbac 85) |
 |  |
| Art. Nr.: 9707035/9761003 | Art. Nr.: 9707026/9690085/9420300 |
| ► Typ 21 | ► Typ 22 |
| Ø 101,6 x 3,6 mm | Ø 89 x 2 mm |
 |  |
| Art. Nr.: 9707026/9420371/9420309 | Art. Nr.: 9707026/9520312/9420303 |
| ► Typ 23 | ► Typ 24 |
| Ø 83 x 1,5 mm | Ø 78 Rundnut und Flachnut |
 |  |
| Art. Nr.: 9707026/9700977/9420306 | Art. Nr.: 9707026/9707640/9761005 |
| ► Typ 25 |
|
| Ø 100/102 x 2 mm | |
 | |
| Art. Nr.: 9707029/9420370/9420304 |
