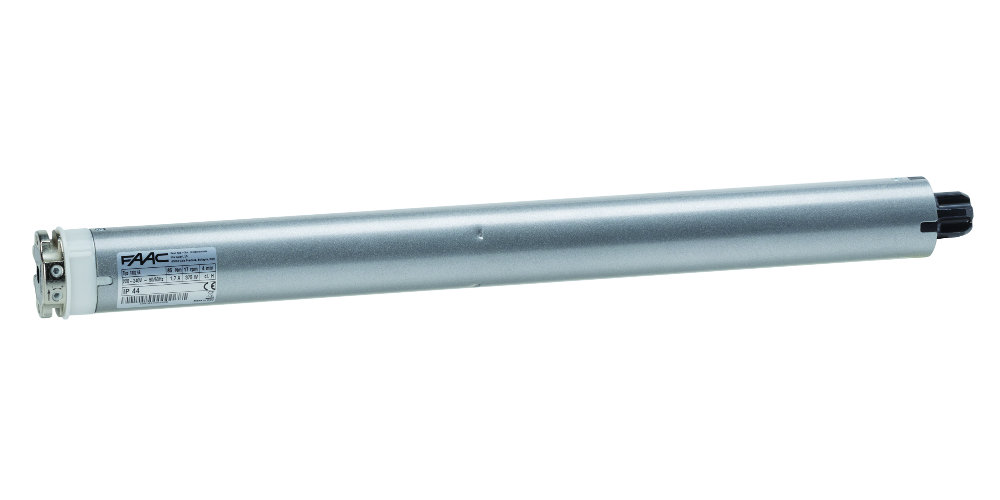

FAAC TM2 58 | mechanischer Markisenmotor
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die mechanischen Antriebe der Marke FAAC zeichnen sich durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf aus. Die Antriebe der Baureihe TM2 58 haben einen Rohrdurchmesser von 58 mm und sind in mit Drehmomenten von 85 Nm bis 120 Nm in den Stufen 85 Nm, 100 Nm und 120 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron MaxiBlack Motoren.
Wichtiger Hinweis
Wenn Sie diesen Motor gegen einen defekten altron Black Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black Motoren können nicht weiterverwendet werden. Da sich auch der Motorkopf verändert hat muss ein neues Motorlager installiert werden.
Produktbesonderheiten
Für Senkrechtmarkisen und offne Gelenkarmmarkisen geeignet |

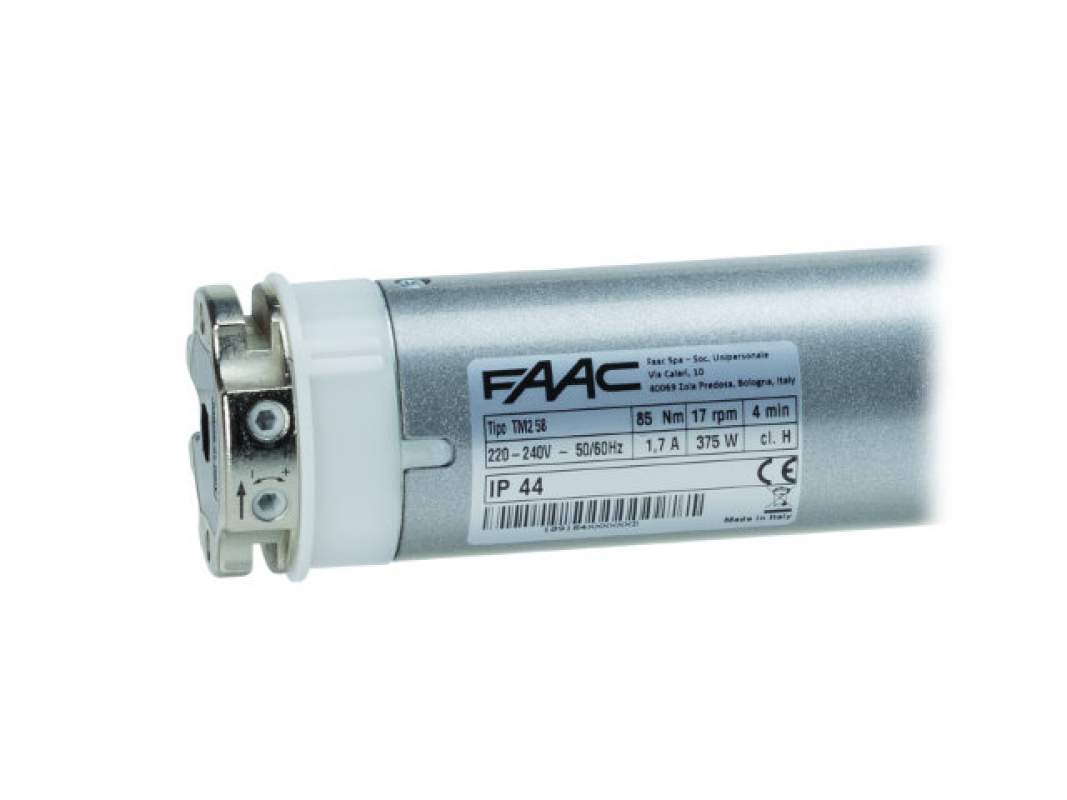

Einfache Endlageneinstellung durch Stellschrauben am Motorkopf |
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar |
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
TM2 58 85/17 | 85 Nm | 1,70 A | 375 Watt |
TM2 58 100/11 | 100 Nm | 1,60 A | 360 Watt |
TM2 58 120/11 | 120 Nm | 1,90 A | 415 Watt |
| | | |
Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (L1) |
TM2 58 85/17 | 17 U/min | 142101 | 646 mm |
TM2 58 10011 | 11 U/min | 142102 | 646 mm |
TM2 58 120/11 | 11 U/min | 142103 | 646 mm |
| | | |
Motortyp | Max. Zugkraft | Max. Umdr. | |
TM2 58 85/17 | 125 kg | 25 | |
TM2 58 100/11 | 145 kg | 25 | |
TM2 58 120/11 | 170 kg | 25 | |
| | | |
Rohrdurchmesser: | | 58 mm | ||
Stromversorgung: | | 230/50 V Hz | ||
Schutzart: | | IP 44 | ||
Anschlussleitung: | 2,5 Meter |
|
► Typ 1 | ► Typ 2 |
TM2 58 Motorlager mit Splinten | TM2 58 Motorlager mit Vierkantbolzen 16 mm |
Art. Nr.: A4506-0554 | Art. Nr.: A5806-0551 |
► Typ 1 Nutrohr 78 | ► Typ 2 Nutrohr 85 | ||
Art. Nr.: A5805-0502 | Art. Nr.: A5805-0503 | ||
► Typ 3 Rundwelle 102 | ► Typ 4 Deprat 89 | ||
Art. Nr.: A5805-0507 | Art. Nr.: A5805-0505 |
bei Standardauswahl |
---|
1 x FAAC TM2 58 (Drehmoment nach Wahl) |
1 x Einstellwerkzeug für Endlageneinstellung |
1 x Anschlusskabel 2,5 Meter |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (968.19 KB)
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
