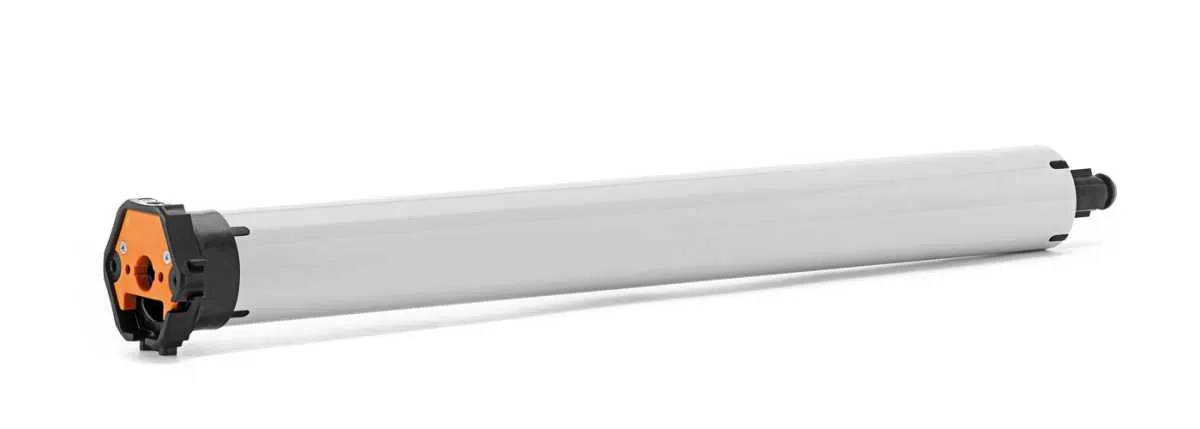

elero VariEco M Markisenantrieb

Mobile Preview: elero VariEco M Markisenantrieb

elero VariEco M Markisenantrieb

Art.Nr.:: 349210101
Lieferzeit:: 1-3 Werktage (Ausland abweichend)
Lagerbestand:: St.
Bitte beachten Sie:: Beim Austausch eines alten T9 Antriebes ist zwingend ein neues Adapterset erforderlich.

Drehmoment:

Motorlager / elero:

Adaptersets:

Anschlusskabel:

109,32 €

inkl. 19% MwSt. zzgl. Versand

VERSANDKOSTENFREI / Deutschland

Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 50 Nm, in Abstufungen von 7 Nm, 10 Nm, 12 Nm, 20 Nm, 30 Nm, 40 Nm und 50 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Bis 12 Nm stehen Antriebe mit 23 Upm zur Verfügung. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse.

Produktbesonderheiten

geräuschlose Softbremse (bis 20 Nm)
Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Parallelschaltung nur mit Trennrelais möglich

Endlagen mechanisch einstellbar

obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
VariEco M7/23	7 Nm	0,60 A	140 Watt
VariEco M10	10 Nm	0,60 A	140 Watt
VariEco M12/23	12 Nm	0,90 A	200 Watt
VariEco M20	20 Nm	0,90 A	200 Watt
VariEco M30/10	30 Nm	0,90 A	200 Watt
VariEco M30	30 Nm	0,90 A	200 Watt
VariEco M40	40 Nm	1,20 A	270 Watt
VariEco M50	50 Nm	1,30 A	300 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
VariEco M7/23	23 U/min	349250101	477 / 460,5 mm
VariEco M10	14 U/min	349210101	477 / 460,0 mm
VariEco M12/23	23 U/min	349350101	537 / 520,0 mm
VariEco M20	14 U/min	349310101	537 / 520,5 mm
VariEco M30/10	10 U/min	349430101	527 / 510,5 mm
VariEco M30	14 U/min	349410101	527 / 510,5 mm
VariEco M40	14 U/min	349510101	557 / 540,5 mm
VariEco M50	14 U/min	349610101	557 / 540,5 mm

Rohrdurchmesser:	\| 45 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter

Downloads

Bedienungsanleitung

Adapterset RevoLine M Motoren

Lieferumfang

bei Standardauswahl
1 x elero VariEco M (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Motorlager

*► Typ 1*	*► Typ 2*
Teilkreis 48 und 60 mm (Alu)	Adapterplatte 12 x 12 mm, Höhe 12mm, max. 50 Nm

Art. Nr.: 230030001	Art. Nr.: 233743301

*► Typ 3*	*► Typ 4*
Adapterplatte 16 x 16 mm, Höhe 12 mm	Adapterplatte 16 x 16 mm, Höhe 22 mm

Art. Nr.: 233742101	Art. Nr.: 233742501

*► Typ 5*	*► Typ 6*
Adapterplatte 10 x 16 mm, Höhe 10,5 mm	Adapterplatte 10 x 16 mm, Höhe 17 mm

Art. Nr.: 233741401	Art. Nr.: 233741501

Adapterset

PDF zum Ausdrucken finden Sie HIER

► Typ 1 Ø 57 mm, Ates, MHZ		► Typ 2 Ø 60 mm, AXE, Hüppe

Art. Nr.: 230410001		Art. Nr.: 230550001

► Typ 3 Ø 62 x 0,6 mm, Deprat		► Typ 4 Ø 63 x 1,0 mm

Art. Nr.: 230420001		Art. Nr.: 230310001

► Typ 5 Ø 70 mm Rundrohr		► Typ 6 Ø 70 mm Flachnut

Art. Nr.: 230180001		Art. Nr.: 230200001

► Typ 7 Ø 70 mm		► Typ 8 Ø 71 x 1,5 mm

Art. Nr.: 230650001		Art. Nr.: 230540001

► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr		► Typ 10 Ø 78 x 1 mm, Rau

Art. Nr.: 230150001		Art. Nr.: 230260001

► Typ 11 Ø 78 x 1 mm, Döhner		► Typ 12 Ø 85 x 1 mm

Art. Nr.: 230400001		Art. Nr.: 230170001

► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU	► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT

Art. Nr.: 230480001		Art. Nr.: 230530001

► Typ 15 Ø 90,5 x 1,25 mm, MHZ		► Typ 16 Ø 50 x 1,5 mm

Art. Nr.: 230580001		Art. Nr.: 131162901

► Typ 17 Ø 50 x 1,5 mm, Siral		► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm

Art. Nr.: 131169901		Art. Nr.: 230440001

► Typ 19 Ø 63 x 1,5 mm		► Typ 20 Ø 70 x 1,5 mm

Art. Nr.: 230450001		Art. Nr.: 230460001

► Typ 21 Ø 83 x 1,5 mm		► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm

Art. Nr.: 230930001		Art. Nr.: 230510001

► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm		► Typ 24 Ø 50 mm, Soprofen

Art. Nr.: 230520001		Art. Nr.: 131178501

► Typ 25 8-kant SW 50		► Typ 26 Ø 53 mm, Deprat

Art. Nr.: 230120001		Art. Nr.: 230910001

► Typ 27 Ø 54 mm, Zurflüh-Feller		► Typ 28 Ø 55 mm, elero

Art. Nr.: 131161001		Art. Nr.: 230390001

► Typ 29 Ø 58 mm, Alu, Termo, Perco		► Typ 30 8-kant SW 60, IMBAC

Art. Nr.: 230500001		Art. Nr.: 230360001

► Typ 31 8-kant SW 60, Döhner, Selve		► Typ 32 8-kant SW 60, Bonfante

Art. Nr.: 233790001		Art. Nr.: 230560001

► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule	► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm

Art. Nr.: 230470001		Art. Nr.: 230490001

► Typ 35 Ø 62 mm, Le Profil, Krülland		► Typ 36 Ø 64 mm, Zurflüh-Feller

Art. Nr.: 230430001		Art. Nr.: 233800001

► Typ 37 Ø 65 mm, IMBAC, Eckermann		► Typ 38 Ø 65 mm, Hoos

Art. Nr.: 230320001		Art. Nr.: 230330001

► Typ 39 Ø 67 x 1,5 mm, MHZ		► Typ 40 8-kant SW 70, Selve

Art. Nr.: 230570001		Art. Nr.: 230110001

► Typ 41 Ø 76 x 1,2 mm, Wiral		► Typ 42 6-kant x 75, Butzbach, Mäule

Art. Nr.: 230340001		Art. Nr.: 230590001

► Typ 43 5-kant, 78 Meimo		► Typ 44 Ø 80 mm, Zurflüh-Feller

Art. Nr.: 230900001		Art. Nr.: 233820001

Dokumente

Betriebs- und Montageanleitung (1.76 MB)
