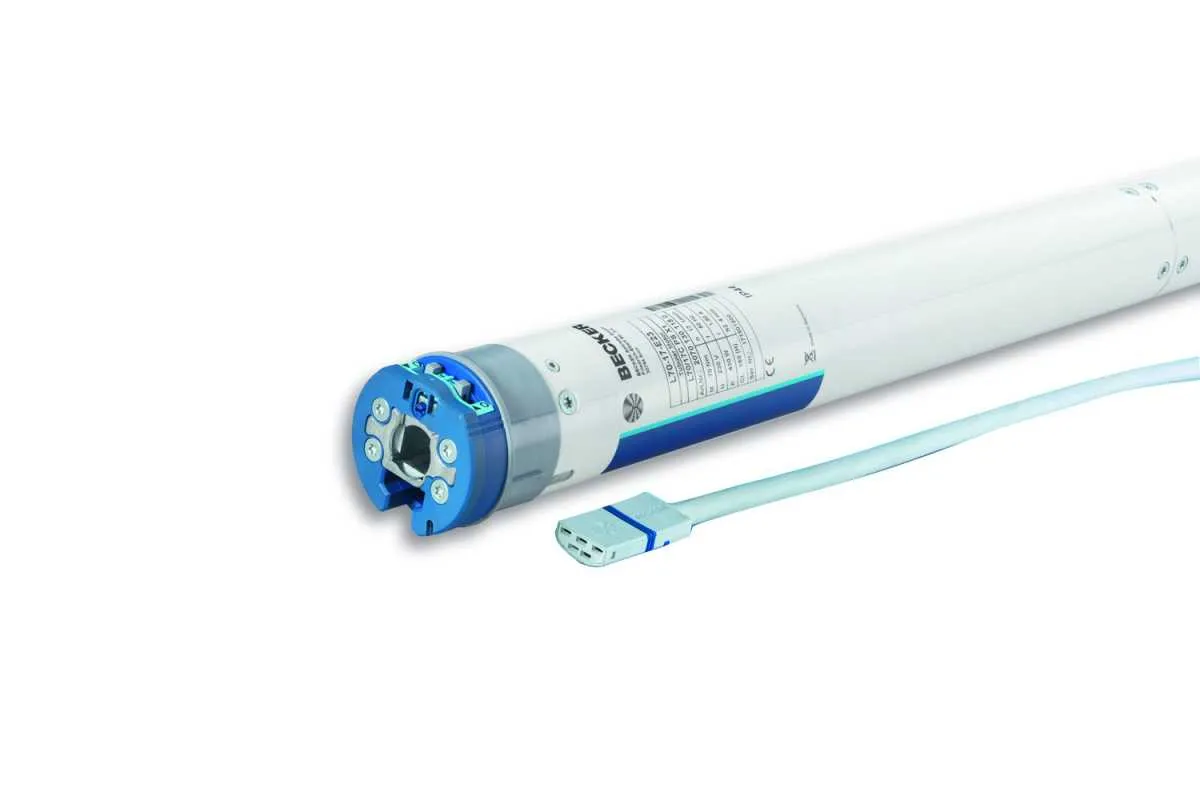

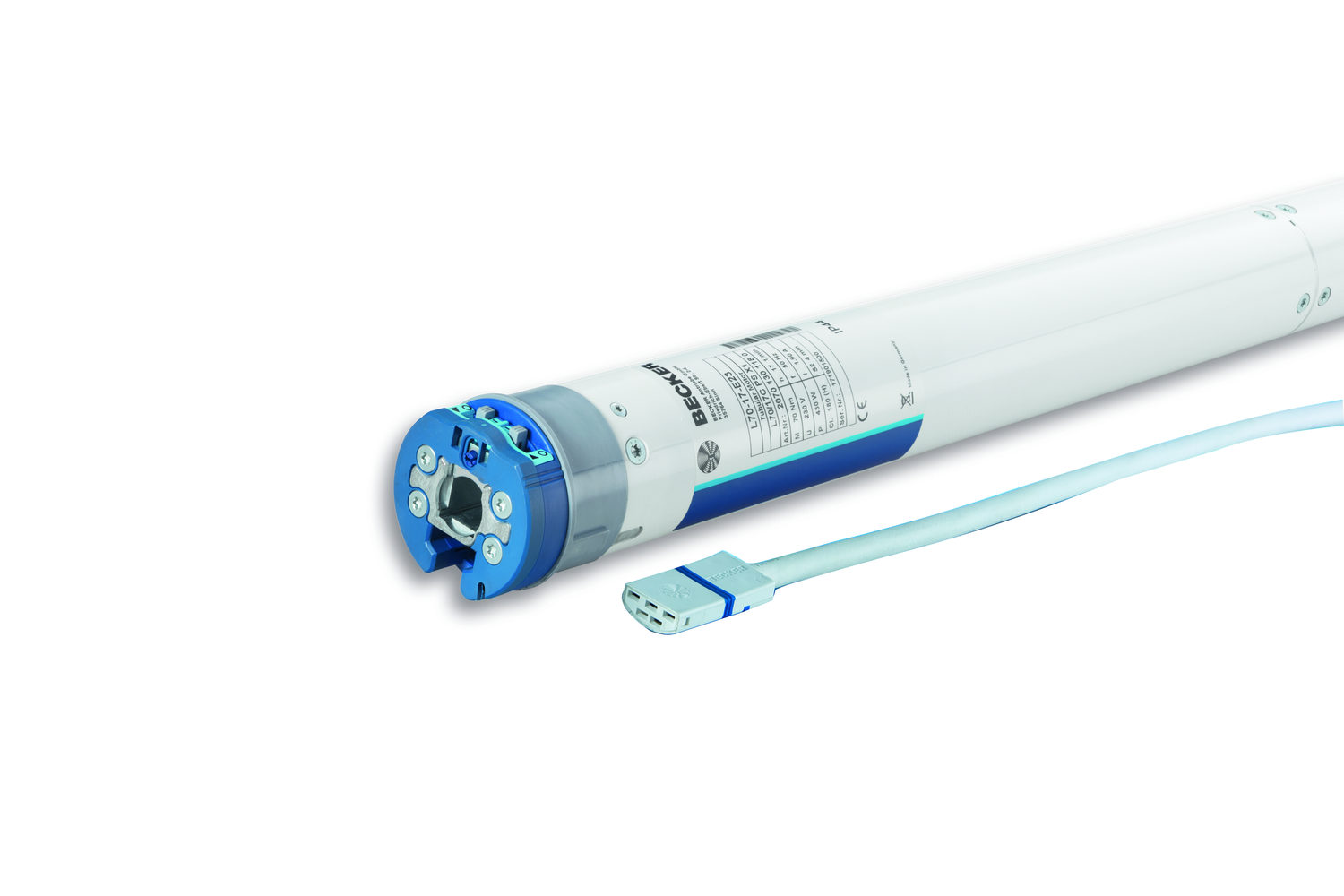

Becker Sonnenschutzantriebe L-E23 für Sonnensegel

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Verwendung:: Sonnensegel
Bitte beachten Sie:: Motor speziell für Sonnensegel

Drehmoment / Motorbezeichnung:

Anschlusskabel:

Motorlager:

Adapterset:

ab 325,62 €

inkl. 19% MwSt. zzgl. Versand

Die Becker L-E23 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 70 bis 100 Nm in den Abstufungen 70 Nm (L70-17-E23,) 80 Nm (L80-11-E23) und 100 Nm (L100-11-E23) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Motoren besitzen präzise abgestimmte Funktionen für Sonnensegelanlagen. Der Einsatzbereich für diese Motoren ist in aufrollbaren Sonnensegelanlagen. Der Antrieb wird in der Welle des aufrollbaren Sonnensegels verbaut.

Produktbesonderheiten

Blockiererkennung: Schaltet bei Hindernissen (z.B. Anfrieren) und Drehmomentanstieg ab
Made in Germany - für höchste Zuverlässigkeit und Langlebigkeit
Tuchstraffungsfunktion: Der Antrieb strafft das Tuch durch das Anfahren einer frei einstellbaren Reversierposition - optional de-/ aktivierbar
Blockiererkennung: Schaltet bei Drehmomentanstieg ab (z.B. durch Anfrieren)
Endlagen-Status-Indikator: Der Antrieb zeigt das Fehlen einer Endlage durch eine kurze Fahrtunterbrechung an
Endlageneinstellung: Fixe Punkt- Endlagenprogrammierung oben und unten
Endlageneinstellung über Schalter am Antriebskopf ohne spezielles Einstellset möglich
Endlagen sind wie folgt programmierbar Punkt ausgefahren zu Punkt eingefahren

Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Motortyp	Drehmoment	Betreibsart:	Stromaufnahme	Leistungsaufnahme
L70-17-E23	70 Nm	S2 4 Min.	1,90 A	430 Watt
L80-11-E23	80 Nm	S2 8 Min.	1,10 A	246 Watt
L100-11-E23	100 Nm	S2 7 Min.	1,40 A	330 Watt

Motortyp	Geschwindigkeit		Art. Nr.:	Abmessungen (l1, l2, l3)
L70-17-E23	17 U/min		20701301420	l1 = 588,85 mm l2 = 618,85 mm l3 = 638,85 mm
L80-11-E23	11 U/min		20801301930	l1 = 588,85 mm l2 = 618,85 mm l3 = 638,85 mm
L120-11-E23	11 U/min		21001931010	l1 = 588,85 mm l2 = 618,85 mm l3 = 638,85 mm

Rohrdurchmesser:	\| C = 58 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| steckbar
Abmessungen:	\| l4 = 20 mm / l5 = 30 mm

*Dargestellte Mitnehmerbreite von DW78N (49313003650) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang

bei Standardauswahl
1 x Becker L-E23 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Motorlager

weitere Motorlager für Baureihe L

*► Typ 1*	*► Typ 2*
Markisenhalter inkl. Steckzapfen L2/16	Kastenlager inkl. Steckzapfen L2/16

Art. Nr.: 49313000940 / Art. Nr.: 49312000340	Art. Nr.: 49313000910 \| Art. Nr.: 49312000340

Adapterset

► Typ 1 ZF80 x 1,2 mm (Zurflüh-Feller)		► Typ 2 DW78N 1,5 mm Mittenversatz

Art. Nr.: 49313001480 / Art. Nr.: 49313001490		Art. Nr.: 49313003650 / Art. Nr.: 49313003570

► Typ 3 DW78N 4 mm Mittenversatz		► Typ 4 DW78 x 1 mm

Art. Nr.: 49313000860 / Art. Nr.: 49312307070		Art. Nr.: 49313000790 / Art. Nr.: 49312107071

► Typ 5 Optinut 81,8		► Typ 6 DW85N

Art. Nr.: 49313003710 / Art. Nr.: 49313003700		Art. Nr.: 49313000780 / Art. Nr.: 49313002270

► Typ 7 70 x 1,5 mm		► Typ 8 70 x 2 mm

Art. Nr.: 49313000840 / Art. Nr.: 49310507074		Art. Nr.: 49313000850 / Art. Nr.: 49310607074

► Typ 9 83 x 1,5 / 85 x 2,5 mm		► Typ 10 98 x 2 mm

Art. Nr.: 49313001190 / Art. Nr.: 49313001250		Art. Nr.: 49313001150 / Art. Nr.: 49313001260
