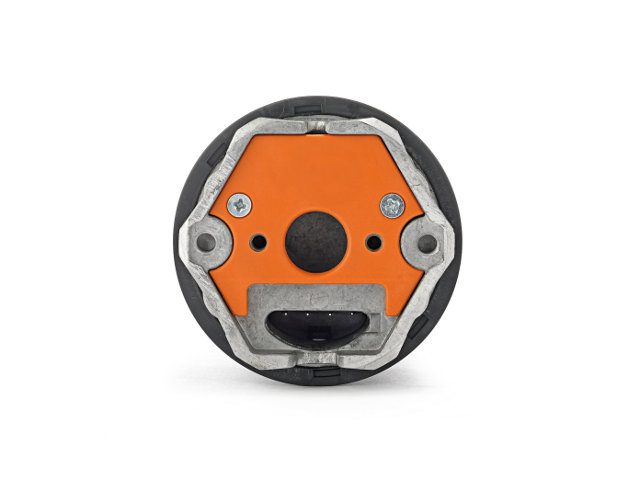

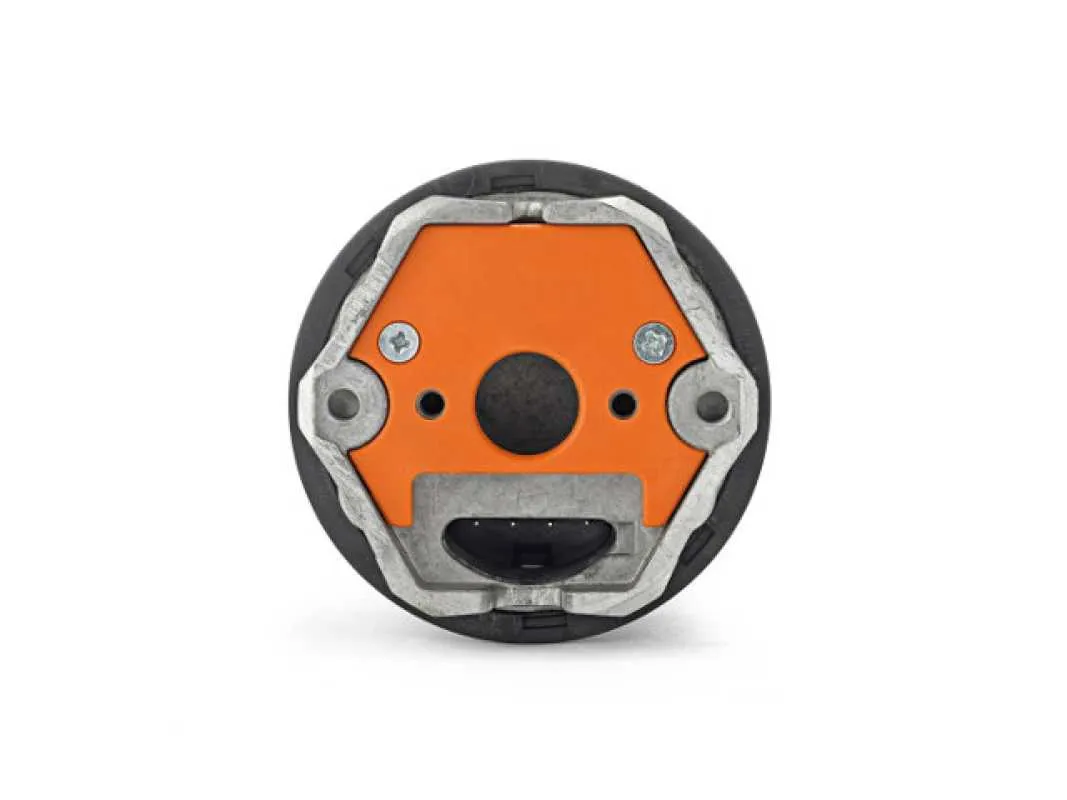

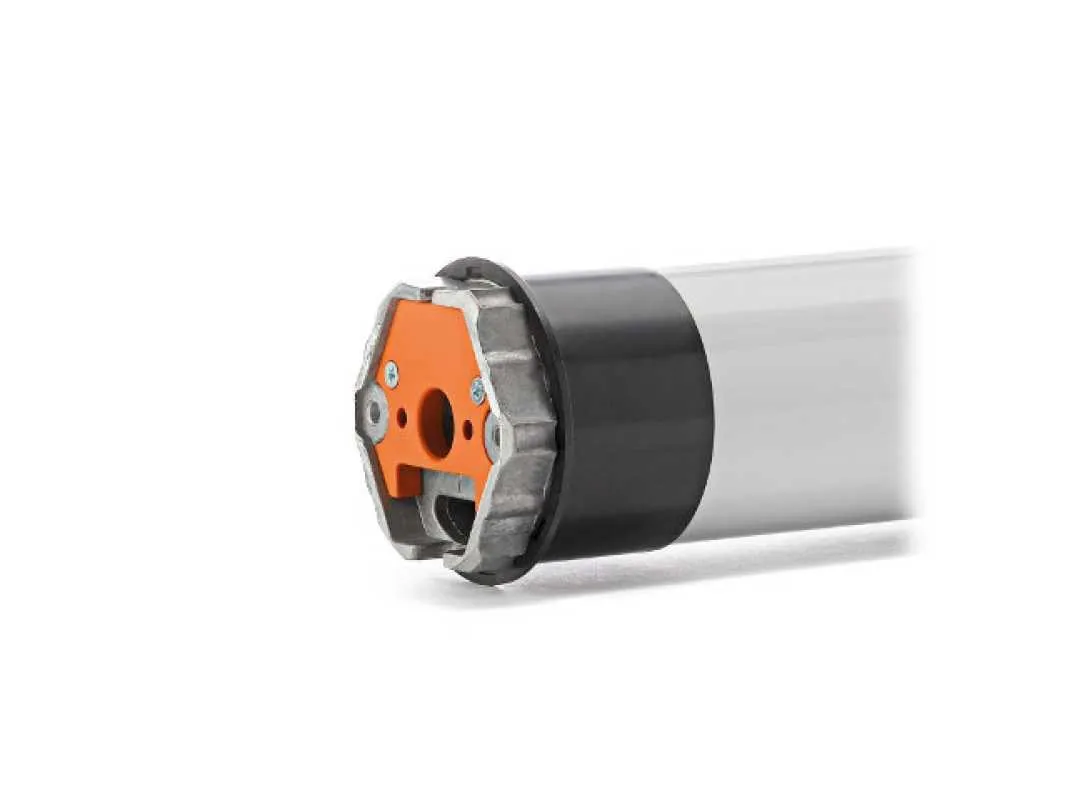

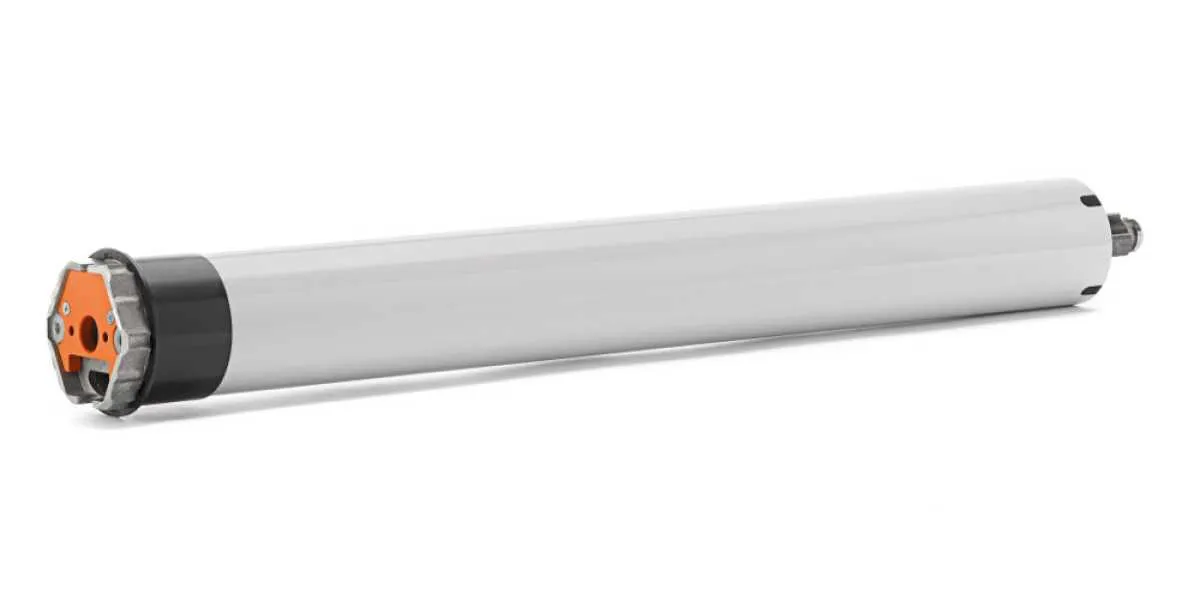

elero RolTop L Rohrantrieb
Nachfolgemodell verfügbar ► hier...
Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Diese Antriebe sind erhältlich in Drehmomenten von 60 und 80 Nm.
Produktbesonderheiten
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier. |
| Intelligente Kraftmessung |
| Behangschutz auf/ab (mit Freifahrt optional wählbar) |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop L60 | 60 Nm | 1,65 A | 380 Watt |
| RolTop L80 | 80 Nm | 2,20 A | 490 Watt |
| | | | |
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop L60 (mit Freifahrt) | 14 U/min | 367310001 | 575 / 558,5 mm |
| RolTop L60 (ohne Freifahrt) | 14 U/min | 367310071 | 575 / 558,5 mm |
| RolTop L80 (mit Freifahrt) | 14 U/min | 367410001 | 575 / 558,5 mm |
| RolTop L80 (ohne Freifahrt) | 14 U/min | 367410071 | 575 / 558,5 mm |
| | | | |
| Rohrdurchmesser: | | 55 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x elero RolTop L (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 4 |
| Teilkreis 48 und 60 mm (Alu) | mit Grundplatte z.B. für VEKA-Variant-Elemente |
 |  |
| Art. Nr.: 230030001 | Art. Nr.: 236159901 |
PDF zum Ausdrucken finden Sie → HIER
| ► Typ 1 | ► Typ 2 | ||
 |  | ||
| Art. Nr.: 233830101 | Art. Nr.: 230700001 | ||
| ► Typ 3 | ► Typ 4 | ||
 |  | ||
| Art. Nr.: 233780001 | Art. Nr.: 230610001 | ||
| ► Typ 5 | ► Typ 6 | ||
 |  | ||
| Art. Nr.: 230640001 | Art. Nr.: 230640101 |
| ► Typ 7 | ► Typ 8 | ||
 |  | ||
| Art. Nr.: 230670001 | Art. Nr.: 230670101 |
| ► Typ 9 | ► Typ 10 | ||
 |  | ||
| Art. Nr.: 230660001 | Art. Nr.: 230660101 |
| ► Typ 11 | ► Typ 12 | ||
 |  | ||
| Art. Nr.: 230630001 | Art. Nr.: 230630101 | ||
| ► Typ 13 | ► Typ 14 | ||
 |  | ||
| Art. Nr.: 230790001 | Art. Nr.: 230790101 | ||
| ► Typ 15 | ► Typ 16 | ||
 |  | ||
| Art. Nr.: 230680001 | Art. Nr.: 230600001 | ||
| ► Typ 17 | ► Typ 18 | ||
 |  | ||
| Art. Nr.: 230710001 | Art. Nr.: 230750001 |
| ► Typ 19 | ► Typ 20 | ||
 |  | ||
| Art. Nr.: 230740001 | Art. Nr.: 230730001 |
| ► Typ 21 | ► Typ 22 | ||
 |  | ||
| Art. Nr.: 230730101 | Art. Nr.: 230770001 |
| ► Typ 23 | ► Typ 24 | ||
 |  | ||
| Art. Nr.: 230920001 | Art. Nr.: 230780001 |
| ► Typ 25 | ► Typ 26 | ||
 |  | ||
| Art. Nr.: 230720001 | Art. Nr.: 230690001 |
| ► Typ 27 |
| ||
 | |||
| Art. Nr.: 230760001 |
