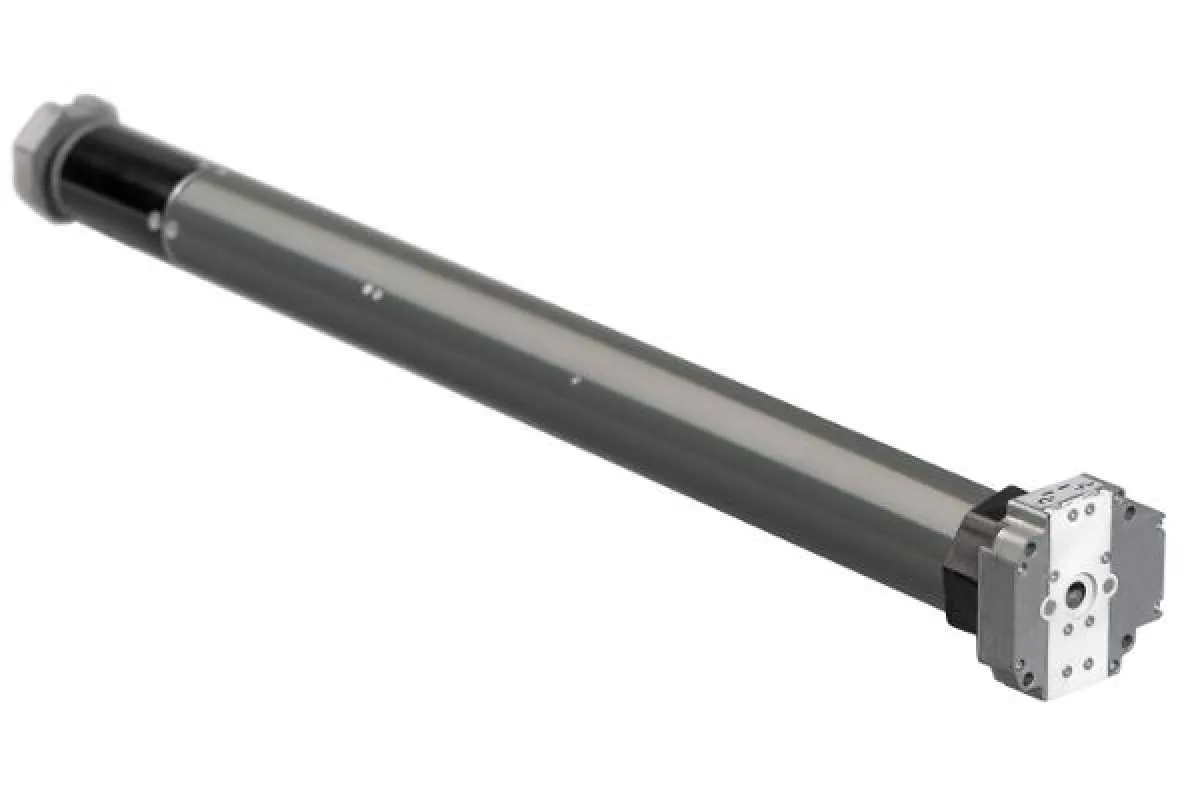

Selve SP NHK / Baureihe 3
Auf diese Antriebe können sich Gewerbe und Industrie verlassen- in jeder Lage. Denn die Technologie der NHK-Antriebe gründet auf den bewährten SP-Varianten – und das macht sie zur bevorzugten Wahl bei Rollgittern und Rolltoren. Und zur Not lassen sich diese SELVE-Antriebe sogar von Hand mit einer Nothandkurbel bewegen – etwa bei Stromausfall. Neben diesem hohen Maß an Sicherheit zeichnen sich die besonders robusten NHK-Antriebe durch leichte Einstellbarkeit und bequeme Montage aus; sie laufen geräuscharm, passen sich dank ihres perfekten Adaptersystems herkömmlichen Rollladenwellen leicht an und benötigen keinen oberen oder unteren Anschlag, da die Abschaltung positionsgesteuert erfolgt. Zu beachten ist das SP-Antriebe nicht parallel geschaltet werden dürfen. Bei Ansteuerung von 2 und mehr Antrieben über einen Schalter/Uhr, muss zwingend ein Motortrennrelais verwendet werden.
| Produktmerkmale Universalantriebe SP NHK |
|---|
 große Bediensicherheit dank Not-Hand-Kurbel |
| mechanische Endpunkeinstellung (Punkt zu Punkt) |
| robuster Aufbau und geräuscharmer Lauf |
| Einbau in gewohnter Art und Weise |
| kein oberer Anschlag erforderlich, dank positions-gesteuerter Abschaltung |
| Gelenklageraufnahme 7 mm Sechskant oder 6 mm Vierkant |
Werdohler Landstraße 286
58513 Lüdenscheid
Deutschland
Tel. +49 (0) 2351 925-0
www.selve.de
E-Mail: info@selve.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Elektrische Daten | ||||
|---|---|---|---|---|
| Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
| Selve SP 3/50 NHK | 50 Nm | 356663 | 1,40 A | 315 Watt |
| Selve SP 3/60 NHK | 60 Nm | 356523 | 1,10 A | 245 Watt |
| Selve SP 3/70 NHK | 70 Nm | 356683 | 1,90 A | 435 Watt |
| Selve SP 3/80 NHK | 80 Nm | 356533 | 1,40 A | 315 Watt |
| Selve SP 3/120 NHK | 120 Nm | 356543 | 1,90 A | 435 Watt |
| | | | | |
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht bei 1,5 m Rollladenhöhe | Abmessungen | |
| 50 Nm | 17 U/min | 99 kg | 803 mm | |
| 60 Nm | 12 U/min | 116 kg | 803 mm | |
| 70 Nm | 17 U/min | 135 kg | 803 mm | |
| 80 Nm | 12 U/min | 154 kg | 803 mm | |
| 120 Nm | 11 U/min | 232 kg | 803 mm | |
| | | | | |
| Rohrdurchmesser | 58 mm | |||
| Stromversorgung | 230/50 V Hz | |||
| Schutzart | IP 44 | |||
| ► Typ 1 | ► Typ 2 |

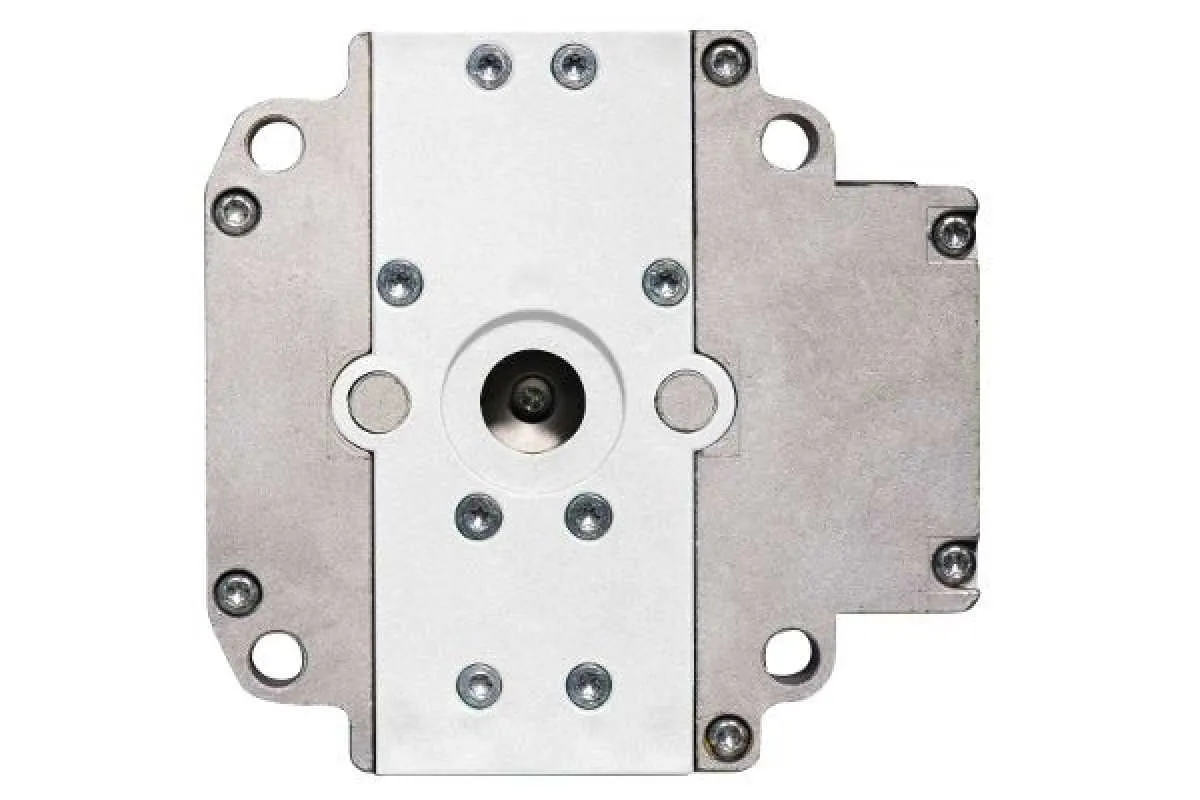

| Adapterplatte NHK | Motorflansch mit Motorlager NHK |
 |  |
| 100 mm x 100 mm | mit Vierkant 16 mm |
| Art. Nr.: 282002 | Art. Nr.: 282008 / 280117 |
| ► Typ 1 | ► Typ 2 |
| Mitnehmer = 67 mm | Mitnehmer = 62 mm |
 |  |
| Art. Nr.: 288100/288305 | Art. Nr.: 288102/288103 |
| ► Typ 3 | ► Typ 4 |
| Mitnehmer = 96,4 mm | Mitnehmer = 111 mm |
 |  |
| Art. Nr.: 288132/288133 | Art. Nr.: 288202/288203 |
| ► Typ 5 | ► Typ 6 |
| Mitnehmer = 97,6 mm | Mitnehmer = 97,6 mm |
 |  |
| Art. Nr.: 288134/288135 | Art. Nr.: 288134/288141 |
| ► Typ 7 | ► Typ 8 |
| Mitnehmer = 99,7 mm | Mitnehmer = 85 mm |
 |  |
| Art. Nr.: 288138/288139 | Art. Nr.: 288344/288345 |
| bei Standardauswahl |
|---|
| 1 x Selve SP 3 NHK (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 3 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
- Betriebsanleitung (125.66 KB)
