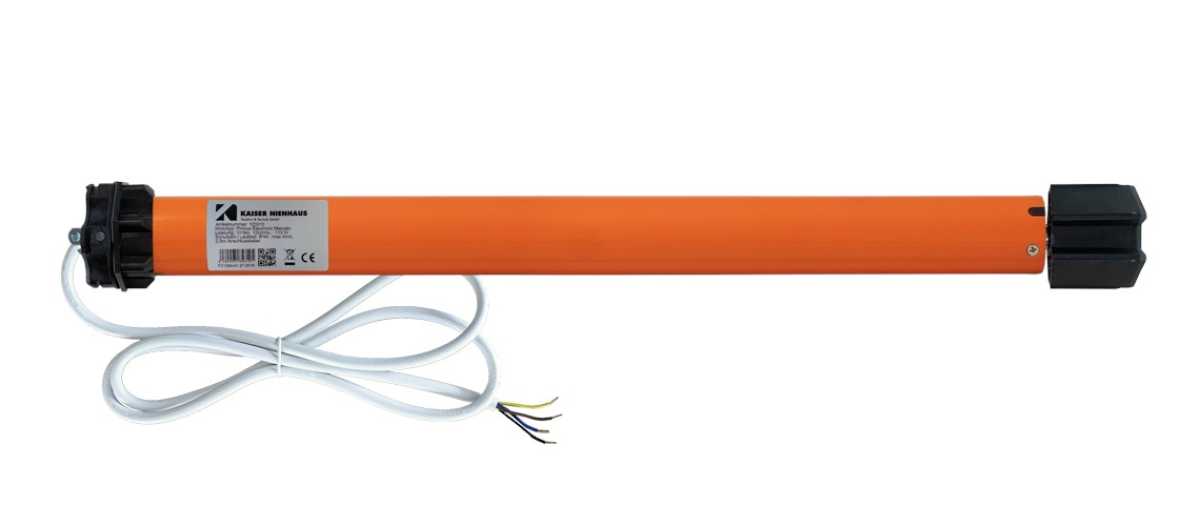

Kaiser Nienhaus Electronic Mercato
SERIE ELECTRONIC MERCATO / elektronische Endabschaltung
Motoren der Serie Electronic Mercato können sehr einfach per Justierschalter oder auch automatisch eingestellt werden. Neben sehr leisen Laufeigenschaften verfügen die Motoren über einen Festfrierschutz und einen Auflaufschutz mit Reversier-Funktion.
Highlights der Serie Electronic Mercato im Überblick:
- Endpunkteinstellung per Justierschalter oder automatisch
- Endpunkteinstellung per Set-Taste am Motorkopf
- Auflaufschutz mit Reversier-Funktion (aktivierbar/deaktivierbar) Der Auflaufschutz ist 20cm vor dem oberen und 10cm vor dem unteren Endpunkt nicht aktiv.
- Festfrierschutz
- leise laufend
- hohe Leistungsreserven
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | | |
 oben (Kasten) |  |  | ¹ |
| | | | |
 unten (Fensterbank) | | | |
| | | | |
¹ Die automatische Endpunkteinstellung kann nur dann genutzt werden, wenn der Rollladen über eine Winkelendschiene verfügt oder Anschlagstopfen montiert sind.
KAISER NIENHAUS Komfort & Technik GmbH
Daimlerstraße 1
D-46414 Rhede
Tel.: +49-2872-9183040
www.kaiser-nienhaus.de
E-mail: info@kaiser-nienhaus.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Technische Daten
| Bezeichnung: | Primus Electronic Mercato | Favorit Electronic Mercato | Master Electronic Mercato |
|---|---|---|---|
| Drehmoment: | 10 Nm | 20 Nm | 30 Nm |
| Rollladenfläche: | bis max. 3,5 m² | bis max. 5 m² | bis max. 7 m² |
| Leistungsaufnahme: | 112 Watt | 145 Watt | 191 Watt |
| Stromaufnahme: | 0,48 A | 0,69 A | 0,87 A |
| Geschwindigkeit: | 15 U/min. | 15 U/min. | 15 U/min. |
| Anschlusskabel: | 3 Meter (fest verbaut) | 3 Meter (fest verbaut) | 3 Meter (fest verbaut) |
| Motorlager: | inkl. (Typ 1) | inkl. (Typ 1) | inkl. (Typ 1) |
| Adapterset: | inkl. (Typ 2 / SW 60) | inkl. (Typ 2 / SW 60) | inkl. (Typ 2 / SW 60) |
| Schutzklasse: | IP 44 | IP 44 | IP 44 |
| Motorlänge: | 650 mm | 650 mm | 700 mm |
Standard-Lieferumfang
1 x Kaiser Nienhaus Electronic Mercato Rohrmotor (Drehmoment nach Wahl)
1 x Anschlussleitung 3 Meter (fest montiert)
Optional wählbare Produkte
- Adapterset | bestehend aus Adapterring und Mitnehmer
- Motorlager | zur Befestigung des Antriebs im Rollladenkasten
Diese befinden sich nicht im Standard-Lieferumfang.
Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe
| ► Clipslager Metall, für Fertigkästen (Typ 1) | ► Clipslager Metall, 100 x 100 mm (Typ 2) |
| Standard-Lieferumfang | |
| | |
 |  |
| | |
| Art. Nr.: 212122 | Art. Nr.: 212154 |
Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
| ► 8-kant Welle | SW 50 (Typ 1) |
| ||
 | |||
| Art. Nr.: 211260 |
| ► 8-kant Welle | SW 60 (Typ 2) |
| |
 | ||
| Art. Nr.: 211110 | ||
| ► 8-kant Welle | SW 70 (Typ 3) |
| |
 | ||
| Art. Nr.: 211210 | ||
