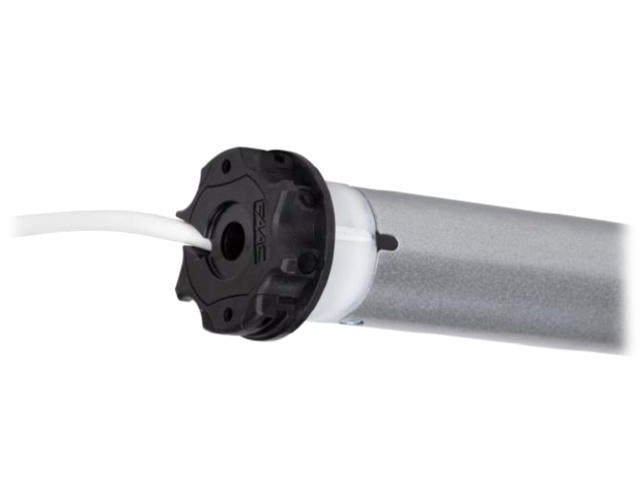

FAAC TM2 45 PP | Plug & Play Rollladenmotor
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller
Hier finden Sie das Nachfolgemodell
Die TM2 45 PP Rollladenmotoren ersparen Ihnen viel Zeit in der Rollladenproduktion und der Rollladenmontage. Sie benötigen keine Einlern-, Einstell- oder Resetprozedur und auch keine Lernfahrten. Sie sind immer sensibel und überwachen Ihre Fahrt permanent. Sie bieten eine sensible Festfrier- und Blockiererkennung in beide Richtungen. Die Erkennung und Anpassung der Endlagen erfolgt automatisch über Anschläge oben und unten. Die Antriebe der Baureihe TM2 45 PP haben einen Rohrdurchmesser von 45 mm und sind mit Drehmomenten von 10 Nm bis 32 Nm in den Stufen 10 Nm, 15 Nm, 25 Nm und 32 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais möglich. Diese neuen TM2 45 PP Antriebe sind die Nachfolger der altron almo-easy Plug & Play Motoren.
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die TM2 45 PP Rollladenmotoren ersparen Ihnen viel Zeit in der Rollladenproduktion und der Rollladenmontage. Sie benötigen keine Einlern-, Einstell- oder Resetprozedur und auch keine Lernfahrten. Sie sind immer sensibel und überwachen Ihre Fahrt permanent. Sie bieten eine sensible Festfrier- und Blockiererkennung in beide Richtungen. Die Erkennung und Anpassung der Endlagen erfolgt automatisch über Anschläge oben und unten. Die Antriebe der Baureihe TM2 45 PP haben einen Rohrdurchmesser von 45 mm und sind mit Drehmomenten von 10 Nm bis 32 Nm in den Stufen 10 Nm, 15 Nm, 25 Nm und 32 Nm erhältlich. Eine parallelschaltung der Antriebe ist ohne Trennrelais möglich. Diese neuen TM2 45 PP Antriebe sind die Nachfolger der altron almo-easy Plug & Play Motoren.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle und ein Motorlager auswählen. Das Motorlager und die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden.
- Für die Plug & Play Motoren sind feste Wellenverbinder und Stopper/Winkelendschiene erforderlich.
Produktbesonderheiten
Die TM2 PP Motoren fahren immer auf Anschlag und entlasten danach |
Hinderniserkennung in beide Richtungen |
Reversiert leicht an den Endpositionen und entlastet so das komplette Element |
Die Motoren können parallel geschalten werden |
Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
TM2 45 10/17 PP | 10 Nm | 0,70 A | 150 Watt |
TM2 45 15/17 PP | 15 Nm | 0,80 A | 170 Watt |
TM2 45 25/17 PP | 25 Nm | 1,00 A | 225 Watt |
TM2 45 32/17 PP | 32 Nm | 1,10 A | 250 Watt |
| | | |
Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (L) |
TM2 45 10/17 PP | 17 U/min | 144202 | 546 mm |
TM2 45 15/17 PP | 17 U/min | 144203 | 546 mm |
TM2 45 25/17 PP | 17 U/min | 144204 | 586 mm |
TM2 45 32/17 PP | 17 U/min | 144205 | 586 mm |
| | | |
Motortyp | Max. Zugkraft | Max. Umdr. | |
TM2 45 10/17 PP | 18 kg | - | |
TM2 45 15/17 PP | 27 kg | - | |
TM2 45 25/17 PP | 43 kg | - | |
TM2 45 32/17 PP | 56 kg | - | |
| | | |
Rohrdurchmesser: | | 45 mm | ||
Stromversorgung: | | 230/50 V Hz | ||
Schutzart: | | IP 44 | ||
Anschlussleitung: | 2,5 Meter |
|
► Typ 1 | ► Typ 2 |
TM2 45 Universallager TK 48 | TM2 Neubaukastenlager |
Art. Nr.: A4506-0555S | Art. Nr.: 132306 |
► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
zusätzlich in den Warenkorb | zusätzlich in den Warenkorb | ||
Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
► Typ 3 SW 70 | |||
zusätzlich in den Warenkorb | |||
Art. Nr.: A4505-0502 |
bei Standardauswahl |
---|
1 x FAAC TM2 45 PP (Drehmoment nach Wahl) |
1 x Anschlusskabel 2,5 Meter |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (806.71 KB)
- Kurzanleitung (367.24 KB)
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
