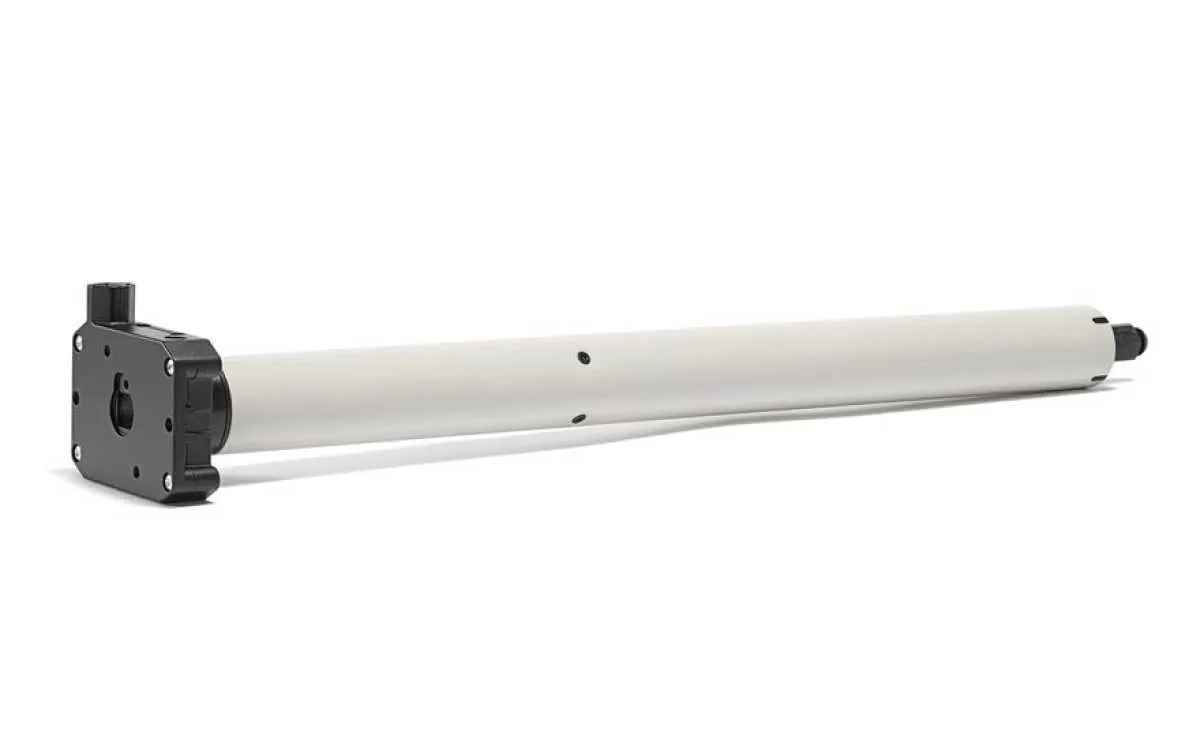

elero RolTop/D+ M NHK Rohrantrieb mit Nothandkurbel

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: Plug & Play / automatisch

Drehmoment:

Anschlusskabel:

Adapterset:

Motorlager / elero:

Montagebeutel:

Zubehör / elero:

ab 198,25 EUR

inkl. 19% MwSt. zzgl. Versand

VERSANDKOSTENFREI / Deutschland

Dieser Plug & Play Antrieb verfügt über alle Vorteile der RolTop/D+ Reihe und besitzt darüber hinaus eine Nothandbedienung. Diese ermöglicht im Notfall, z. B. bei einem Stromausfall, das Öffnen des Rollladens mit einer Handkurbel. Der intelligente Antrieb muss nach dem Kurbelbetrieb nicht neu eingelernt werden; er erkennt die Endlagen automatisch.

Produktmerkmale auf einen Blick

Mechatronische Endlagenerkennung mit Softabschaltung
Zur Inbetriebnahme des RolTop/D+ NHK ist kein Montagekabel notwendig, es dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes.
Behangschutz auf/ab
Endlagen selbstlernend mit Entlastungsfunktion
Geräuschlose Softbremse bis 20 Nm

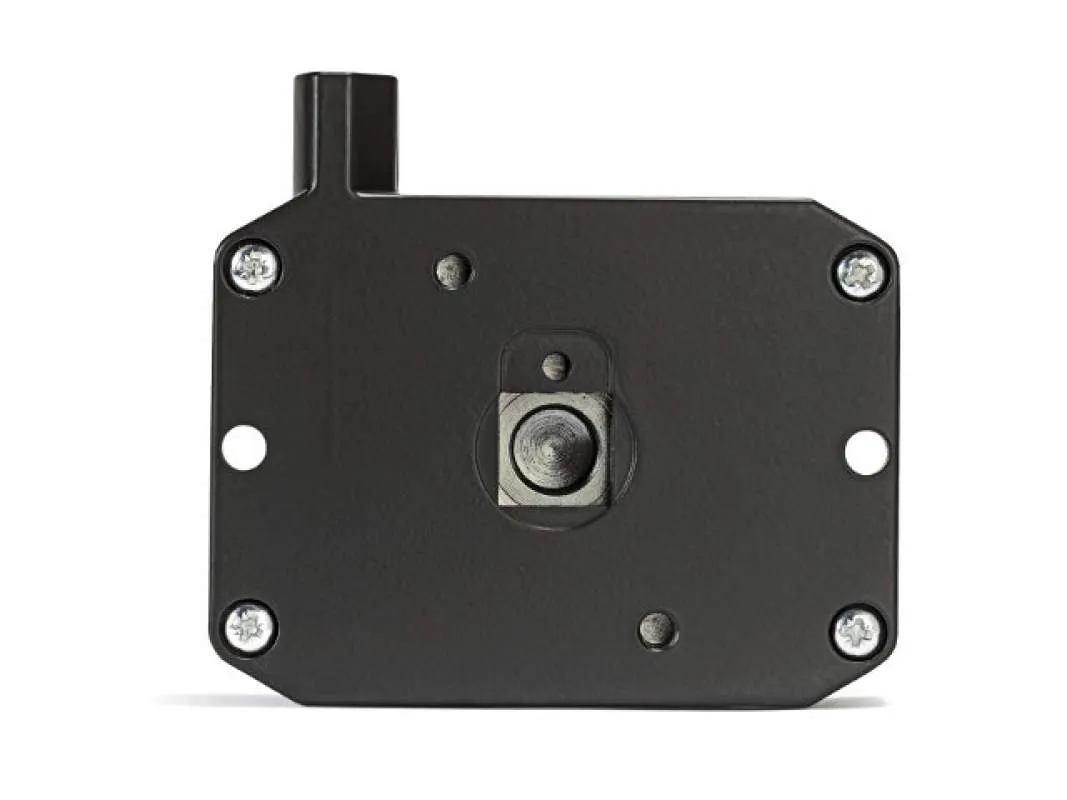

NHK-Bedienung über 7 mm 6 kant-Aufnahme und über 6 mm 4 kant-Aufnahme
M6, M10 und M20: Nothandbedienung mit Übersetzung 18:1
M30: Nothandbedienung mit Übersetzung 30:1
Nur in Verbindung mit starren Wellenverbindern oder Hochschiebesicherungen einsetzbar
Vielseitig einsetzbar dank umfangreichem Zubehör

Einsatzgebiet

Rollladen

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
RolTop/D+ M6 NHK	6 Nm	0,52 A	118 Watt
RolTop/D+ M10 NHK	10 Nm	0,60 A	140 Watt
RolTop/D+ M20 NHK	20 Nm	0,90 A	200 Watt
RolTop/D+ M30 NHK	30 Nm	0,90 A	200 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
RolTop/D+ M6 NHK	14 U/min	341030001	524 / 507 mm
RolTop/D+ M10 NHK	14 U/min	341130001	544 / 527 mm
RolTop/D+ M20 NHK	14 U/min	341230001	604 / 587 mm
RolTop/D+ M30 NHK	14 U/min	341330001	594 / 577 mm

Rohrdurchmesser:	\| 45 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter

Motorlager

*► Typ 1*	*► Typ 2*
Montageplatte	Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern

Art. Nr.: 238000001	Art. Nr.: 236870501

*► Typ 3*	*► Typ 4*
Montageplatte für Blendkappe	Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant)

Art. Nr.: 234570001	Art. Nr.: 238330001

Adapterset

► SW 50	► SW 60	► SW 70

Art. Nr.: 230120001	Art. Nr.: 233790001	Art. Nr.: 230110001

Optionale Produkte

Montagebeutel NHK | 231620801

Markisen-Öse 7 mm 6-kant / verschiedene Längen

180 mm Art. Nr.: 237710002 | 460 mm Art. Nr.: 237710102 | 600 mm Art. Nr.: 237710301

Lieferumfang

bei Standardauswahl
1 x elero RolTop/D+ M NHK (Drehmoment nach Wahl)
1 x Bedienungsanleitung
° Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) ° im Lieferumfang befindet sich keine Kurbel und keine Kurbelöse
