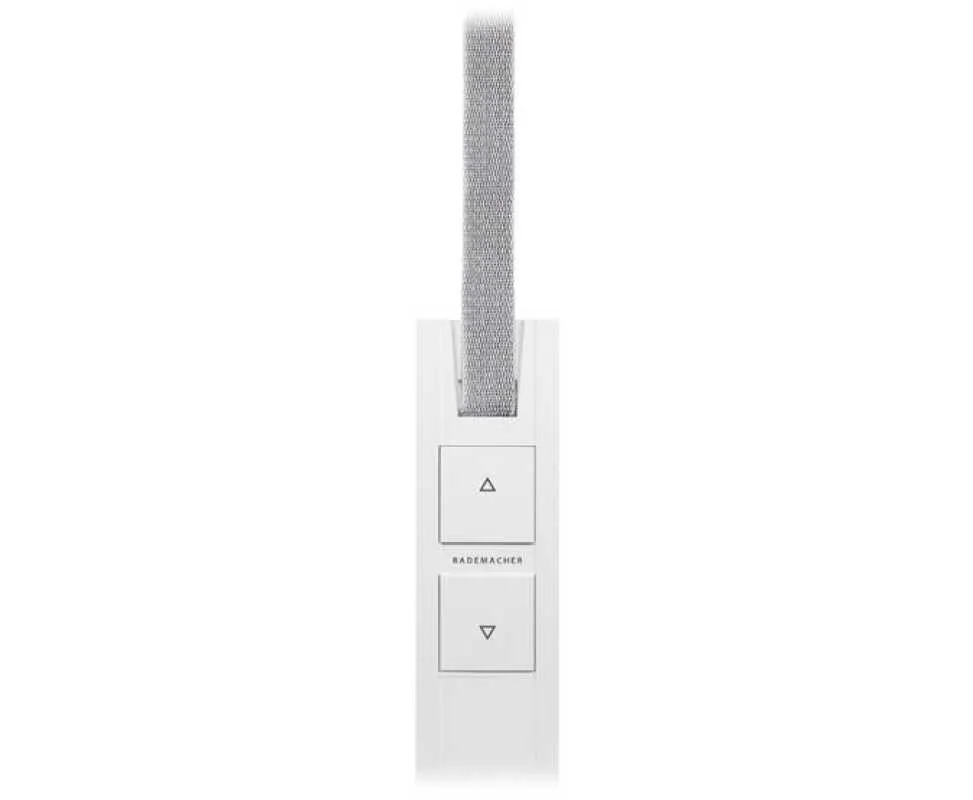

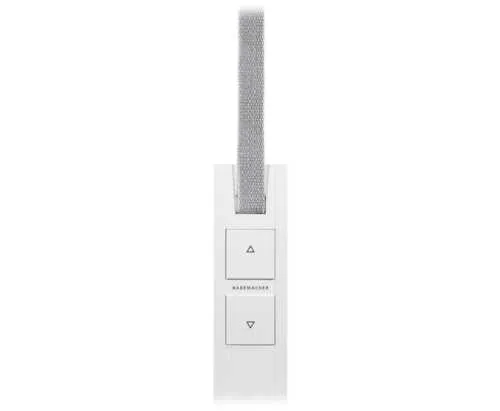

Der elektronische Gurtwickler RolloTron Basis 1100
Der clevere Einstieg in die Rollladenauromatisierung,
Der RolloTron Basis von Rademacher ist ein elektronischer Gurtwickler zur Unterputzmontage und universell einsetzbar, da er in jeden gängigen Gurtkasten ab 36 mm Breite passt. Er zeichnet sich durch eine schnelle und einfache Montage aus. Der Einbau und die Inbetriebnahme erfolgen in ca. 10 Minuten. Der Betrieb erfolgt per Euro-Steckerverbindung an das 230V-Stromnetz. Der neue RolloTron Basis erscheint in einem modernen Design mit großen Tasten und wird in der Farbe Ultraweiß geliefert. Ausgestattet mit einer Memoryfunktion (einfache Zeitfunktion) wiederholt er programmierte Öffnungs- und Schließzeiten im 24-Stunden-Rhythmus.
.webp)
- Extra große Bedientasten für eine übersichtliche manuelle Bedienung
- Universell einsetzbar: für alle gängigen Gurtkästen ab 36 mm Breite
- Schnelle und einfache Montage: Einbau und Inbetriebnahme in ca. 10 Minuten
- Memoryfunktion: einfache Zeitfunktion wiederholt programmierte Öffnungs- und Schließzeiten im 24-Stunden Rhythmus
- Maximal eine Schaltzeit für auf und Ab
- Einstelltaste für Auf/Ab-Zeit bewusst hinter der Abdeckblende platziert - Einfache Sommer/Winterzeitumstellung
|
|
|
|
| Typ | | 1100-UW / 18234519 | Gurtbandbreite | | 23 mm |
|
|
|
|
| Spannungsversorgung | | Mechanische Leistung | |
|
|
|
|
| Versorgungsspannung: | | 230 V ~/ 50 Hz | Nenndrehmoment: | | 10 Nm |
|
|
|
|
| Nennleistung: | | 70 W | Maximale Drehzahl: | | 30 U/min |
|
|
|
|
Leistungsaufnahme
Stand-by: | | < 0,5 W | Maximale Zugkraft: | | 45 kg |
|
|
|
|
| Anschlussleitung: | | 2 Meter | Wickelkapazität: | | 7,6 m (Gurtbandstärke 1,0 mm)
| 6,2 m (1,3 mm) |
| | | zul. Rollladenfläche: | | ca. 6 m² (Rollladengewicht 4 kg/m²)
| bzw. ca. 3 m² (7 kg/m²) |
|
|
|
|
| Betriebsbedingungen | | Betriebsbedingungen | |
|
|
|
|
| Kurzzeitbetrieb: (KB) | | 4 Minuten (max. Laufzeit) | Anzahl der Schaltzeiten: | | 2 (Auf und Ab) |
|
|
|
|
| Schutzklasse: | | II | Netzanschlusskabel: | | 2 x 0,75 mm² (2 Meter) |
|
|
|
|
| Schutzart: | | IP 20 (nur trockene Räume) | Zulässige Umgebungstemperatur: | | 0°C bis +40°C |
|
|
|
|

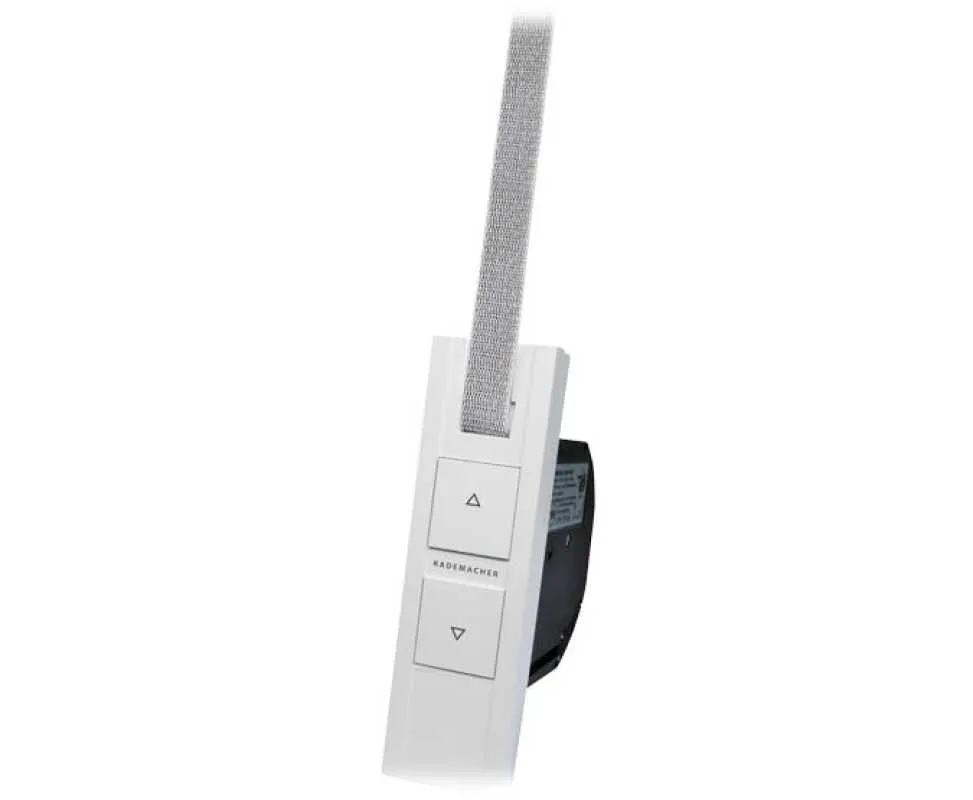

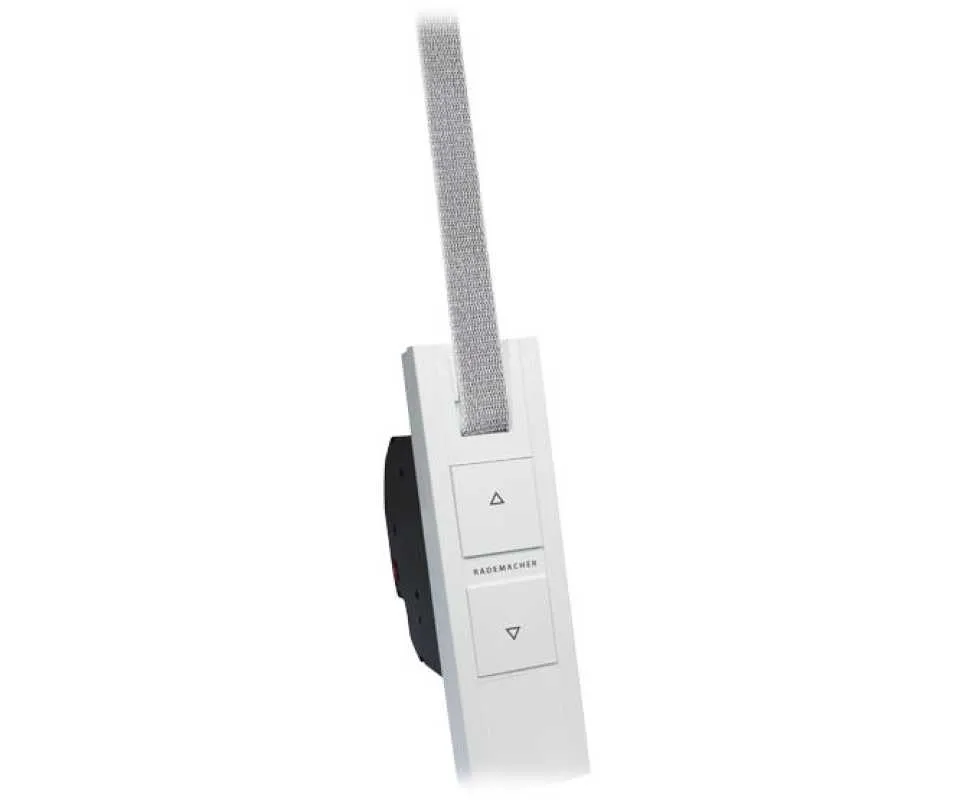

Gesamtansicht
.webp)
.webp)
- Gurtwickler RolloTron Basis 1100
in Ultraweiß Art.Nr.: 18234519 | bestehend aus:
a)1 x RolloTron Basis 1100
b)2 x Montageschrauben (4 x 55 mm)
c)1 x Entriegelungsklammer (im Gehäuse)
d)1 x Anschlusskabel mit Eurostecker (2 m)
e)1 x Wickelradfachabdeckung
f )1 x Abdeckblende
g)1 x Zugentlastung inkl. Montageschrauben
h)1 x Gebrauchsanleitung (ohne Abbildung)
|
