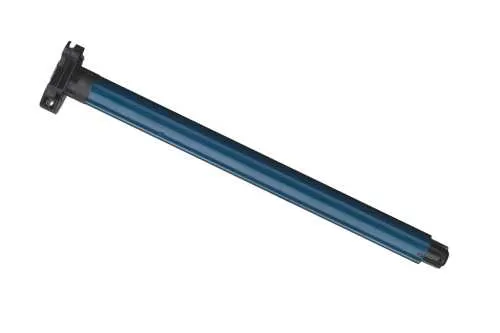

Somfy Einsteckantrieb RDO 50 NHK
Mechanischer Rohrmotor mit Nothandbedienung - einsetzbar ab 50iger Achtkantwelle
Der Klassiker von Somfy mit mechanischer Endlageneinstellung über Einstelltasten. Es ist also kein zusätzliches Werkzeug nötig um die Endlagen bei diesem Motor einzustellen da er über Drucktasten eingestellt wird. Ein Tastendruck genügt und schon ist die Endlage eingestellt. Dieser Motor kann auch bei Stromausfall über eine Nothandkurbel (zusätzliches Zubehör nötig) bedient werden.
Endlageneinstellung
| Endposition | feste Position | Drehmomend |
Selbstlernend
|
| | | | |
 oben |  |  | |
| | | | |
 unten | | | |
| | | | |
Produktmerkmale Somfy RDO 50 NHK
- Nothandbedienung möglich
- Einsetzbar ab Welle SW 50
- mechanische Endabschaltung
- schnelle Einstellung über Drucktasten
- Ansteuerung über Kabel, 4-adrig
- inklusive 3-Meter-Kabel, schwarz, 4-adrig
- inklusive Wellenadapter + Mitnehmer (SW70)
| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | bis 1,5 m Höhe | bis 2,5 m Höhe | L1 mm | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|
| RDO 50 NHK 25/17 | 1043342 | 25 Nm | 17 U/Min | 63 kg | 53kg | 594 | 170 Watt |
| RDO 50 NHK 40/17 | 1041297 | 40 Nm | 17 U/Min | 110 kg | 85 kg | 664 | 270 Watt |
Flächenangaben für Miniprofil 4 kg/m². Es wurden 10 % Reibung berücksichtigt.
Berechnungsgrundlage für Rollladengewicht: (durch unterschiedliche Führungsschienen, Abrollverhalten und Rollladensysteme können diese Werte variieren)
- ca. 6 kg pro m² Aluminium-Rollladen
- ca. 4,5 kg pro m² PVC-Rollladen
| Plug & Play | Hindernisserkennung | Festfrierschutz | integrierter Funkempfänger | Endlageneinstellung ohne Zubehör |
| | | | |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 34 | 47 mm | 230/50 V Hz | IP44 | 1 m |
1 x Somfy RDO 50 NHK (Drehmoment nach Wahl)
1 x Anschlusskabel, 3 m
1 x Bedienungsanleitung
Motorlager, Zubehör und Adapterset (optional nach Wahl)
1 x Anschlusskabel, 3 m
1 x Bedienungsanleitung
Motorlager, Zubehör und Adapterset (optional nach Wahl)
| ► Typ 1 | Adapterlager NHK |
 |  |
|
Befestigung an einem Standard LT-Lager
| | Max. 85 Nm |
| Kunststoff, schwarz | |
| Art. Nr.: 9910051 |
| ► Typ 2 | Universallager |
 |  |
|
Aluminium, schwarz eloxiert
| | Max. 120 Nm |
| Art. Nr.: 9910040 |
| ► Typ 1 | ► Typ 2 |
| Für SW 50 | Für SW 60 / IMBAC |
 |  |
| Art. Nr.: 9705345/9705344 | Art. Nr.: 9707025/9751001 |
| ► Typ 3 | ► Typ 4 |
| Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC | Für SW 102 / Welser |
 |  |
| Art. Nr.: 9707026/9705340/9761002 | Art. Nr.: 9707026/9762013/9761013 |
| ► Typ 5 |
|
| Für SW 125 | |
 | |
| Art. Nr.: 9707026/9701069/9420343 |
Einstellhilfe für NHK-Antriebe
Ermöglicht das Drücken der Einstellknöpfe von der gegenüberliegenden Seite.
Art-Nr.: 9910019
